BMW5er Reparaturanleitung :: Prüfen

  • Länge der entspannten druckfeder messen, sollwert: 155.5 Mm.

BMW5 Reparaturanleitung. Ausbau

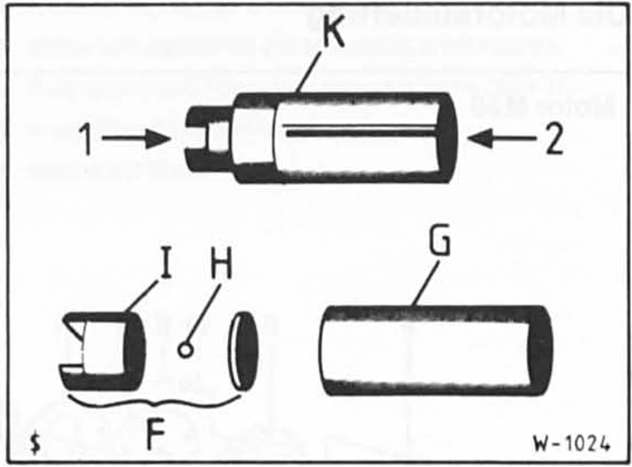

  • Kolben - k - schütteln und dadurch freigängigkeit der kugel - h - prüfen.
  •  Ventilwirkung prüfen dazu mit pressluft von der in den kolben blasen, dabei muß das ventil offen sein. Anschließend in richtung 2 hineinblasen, das ventil muß nun geschlossen sein.
  •  Falls nicht. Ventil - f - aus der hülse - g - austreiben und reinigen. Dabei darauf achten, daß die entlüftungsschlitze -i - frei sind.
