BMW5er Reparaturanleitung :: Ausbau

• Federbein ausbauen.
•  Um den stoßdämpfer ausbauen zu können, muß die schraubenfeder vorgespannt werden. Die fachwerkstatt benutzt dazu eine spezialvorrichtung.

Achtung: auf keinen fall stoßdämpfer lösen, wenn die feder nicht gespannt ist.

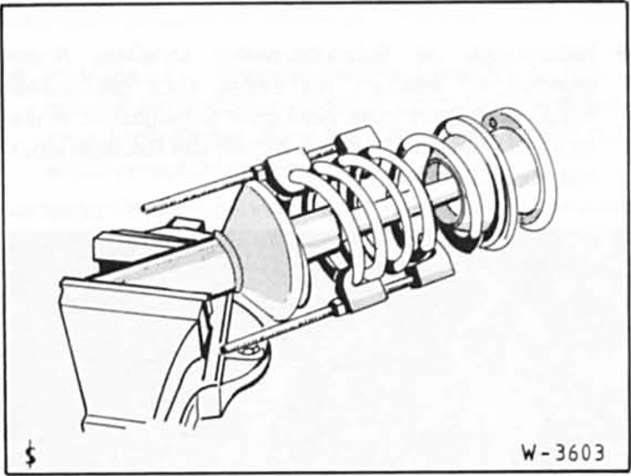

• Federbein in einen schraubstock einspannen und mit handelsüblichem federspanner spannen.

Achtung: falls der federspanner in die windungen der feder eingesetzt wird, darauf achten, daß die federwindungen sicher umfaßt werden und der federspanner nicht abrutschen kann. Feder grundsätzlich an 3 gegenüberliegenden seiten spannen. Die schraubenfeder steht unter großer vorspannung, deshalb nur stabiles werkzeug verwenden.

Unfallgefahr! Achtung: die befestigungsmutter darf nur dann gelöst werden, wenn die feder sicher gespannt ist.

•  Abdeckkappe abnehmen.
•  Haltemutter mit tiefgekröpftem ringschlüssel abschrauben.

  Dabei kolbenstange mit maulschlüssel gegenhalten.

Achtung: die mutter hat ein hohes lösemoment, gegebenenfalls mit einem hammerschlag gegen den schlüssel die mutter lockern.

•  Scheibe abnehmen.
•  Stützlager mit dichtscheibe abnehmen.
•  Scheibe abnehmen.
•  Oberen federteller mit unterlage sowie schraubenfeder abnehmen.

Achtung: falls die feder ausgewechselt werden soll, feder langsam entspannen. Soll dagegen nur der stoßdämpfer ersetzt werden, bleibt die feder gespannt.

•  Schutzrohr sowie kunststoffeder beziehungsweise gummibalg abnehmen.
•  Schraubring abschrauben und stoßdämpfer nach oben herausziehen.
•  Altes öl aus dem federbeinrohr entfernen.

Achtung: stoßdämpfer nur stehend lagern. Werden dämpferpatronen mit eingefahrener kolbenstange liegend gelagert, kann dies zu poltergeräuschen im betrieb führen. Gegebenenfalls stoßdämpfer mit ausgefahrener kolbenstange bei raumtemperatur 24 stunden senkrecht lagern.
