Die zündspule kann mit einem ohmmeter geprüft werden.

  •  Massekabel von der batterie abklemmen.
  •  Abdeckkappe für zündspule abziehen.
  •  Anschlüsse an der zündspule abklemmen.

BMW5 Reparaturanleitung. Zündspule prüfen

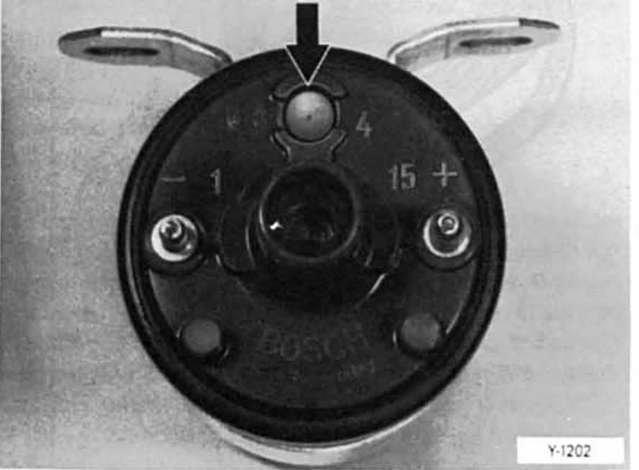

  • Wenn der stopfen - p f e i l - an der zündspule herausgedrückt ist, zündspule ersetzen.
  •  Zündspule auf haarrisse prüfen, gegebenenfalls ersetzen.
  •  Primärwiderstand der zündspule prüfen, dazu ohmmeter an die klemmen 1 und 15 anschließen.

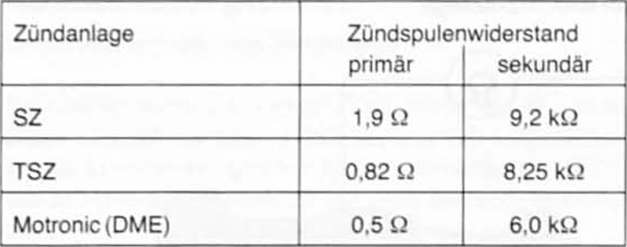

  •  Sekundärwiderstand prüfen, dazu ohmmeter an die klemmen 15 und 4 anschließen. Die zündspule sollte nur dann ersetzt werden, wenn die gemessenen werte erheblich von den tabellenwerten abweichen und zündstörungen auftreten.

BMW5 Reparaturanleitung. Zündspule prüfen


  • Elektrische leitungen an zündspule anklemmen.
  •  Abdeckkappe aufdrücken.
  •  Massekabel an batterie anklemmen.

Achtung: wird die zündspule ersetzt, auf keinen fall zündspulen für unterbrechergesteuerte und elektronische zündanlagen verwechseln. Dadurch würde das steuergerät zerstört.
