Motronic, l-/le-/k-jetronic

Der thermozeitschalter begrenzt die spritzzeit des kaltstartventils in abhängigkeit von der kühlmitteltemperatur. Er ist am kühlmittel-thermostatgehäuse eingeschraubt.

Ein defekter thermozeitschalter verursacht kaltstart-schwierigkeiten.

Ausbau


  • Stecker am thermozeitschalter abziehen.
  •  Thermozeitschalter herausdrehen.

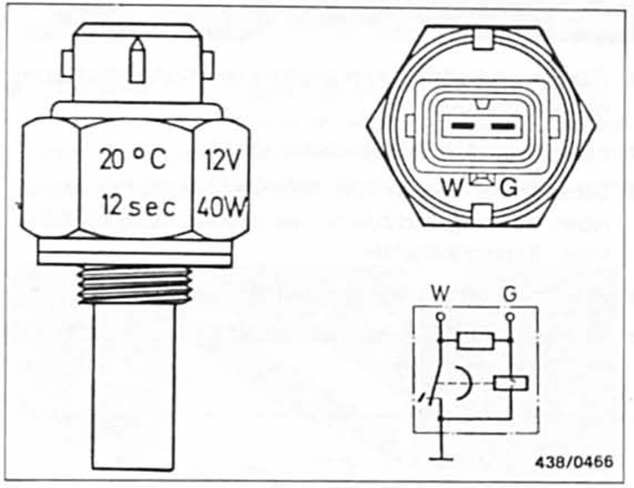

  •  Am sechskant des schalters ist die schaltdauer (im bild 12 sekunden bei +20 c) eingeprägt. Es sind meist temperaturschalter mit der schaltdauer 8 sekunden bei +35 c eingebaut.
  •  Thermozeitschalter auf die jeweilige prüftemperatur bringen.

    Dazu schalter ausbauen und im wasserbad erwärmen.

  •  Widerstände mit ohmmeter bei +30 c messen. Sollwerte: zwischen klemme g und masse (gehäuse): 25 - 4 0 .

    Zwischen klemme w und masse: 0 (durchgang). Zwischen klemme w und klemme g: 25 - 4 0 .

  •  Widerstände bei +40 c messen. Sollwerte: zwischen klemme g und masse: 50 - 8 0 . Zwischen klemme w und masse: 100 - 2 0 0 . Zwischen klemme w und klemme g: 50 - 8 0 . Gegebenenfalls thermozeitschalter ersetzen.

Einbau

  • Thermozeitschalter einschrauben, stecker aufschieben.
  •  Kühlmittelstand kontrollieren, gegebenenfalls auffüllen.
  •  Kühlsystem entlüften.
