BMW5er Reparaturanleitung :: Schnelleerlauf einstellen

BMW5er Reparaturanleitung / Der vergaser / Schnelleerlauf einstellen

2B4-vergaser

Damit der kalte motor rund läuft, wird die drosselklappe durch den stößel des drosselklappenanstellers einen spalt weit aufgedrückt.

Korrekte einstellung der betätigung ist voraussetzung für einen einwandfreien leerlauf des kalten motors.

Drosselklappenspalt einstellen

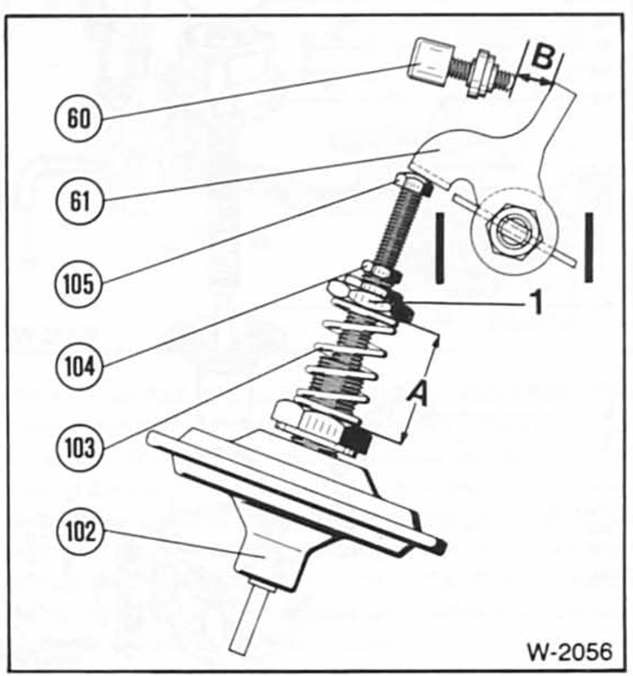

BMW5 Reparaturanleitung. Drosselklappenspalt einstellen


  • Maß "a" der feder - 1 0 3 - mit schieblehre messen. Es soll 23 mm betragen.
  •  Gegebenenfalls maß "a" an der einstellmutter - 1 - einstellen.
  •  Maß "b" zwischen anschlagschraube - 6 0 - und drosselklappenarm soll 5 mm betragen und wird an der gewindestange - 1 0 5 - eingestellt. Vor der einstellung kontermutter - 1 0 4 - lösen. Nach einstellung kontermutter wieder festziehen.
