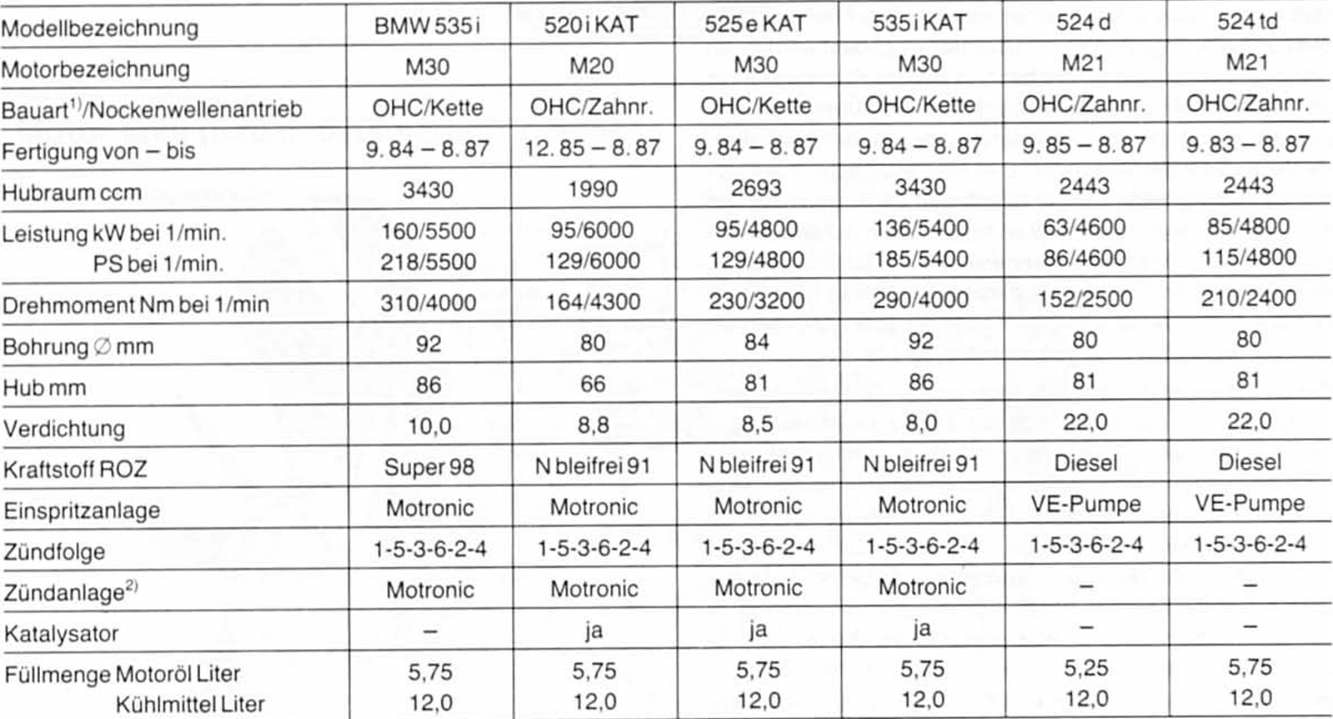

Motordaten III
Motordaten IV
1) Ohc (over head camshaft) - motor = motor mit obenliegender nockenwelle; 2) tsz-i = transistor-spulenzündung mit induktiver auslösung; motronic = elektronische kennfeld-zündung; 3) von 9/83 bis 8/84 auch mit 2be-vergaser (ecotronic); 4) l-jetronic seit 9/ 82.
K-jetronic
Der bmw 520 i (ohne katalysator) von 8/75 bis 9/82 ist mit der
k-jetronic ausgestattet
Schemazeichnung der k-jetronic
Gemischregler
a - luftmengenmesser
b - kraftstoffmengenteiler
c - co-einstellschraube
tank
elektrische kraftstoffpumpe
...
Motor m 20
Hinweis: die motoren m10/m30 haben gegenüber dem gezeigten
motor folgende unterschiede. Nur 1 ventilfeder. 2 Federteller
unterhalb der ventilfeder. Kipphebelfixierung auf der
achse mittels sprengringen (mit anlaufringen), federn auf der
kipphebelachse zwischen ...
