BMW5er Reparaturanleitung :: Einbau

BMW5er Reparaturanleitung / Der motor / Zahnriemen aus-und einbauen / Einbau

Achtung: beim auflegen des zahnriemens darf weder die nockenwellenstellung noch die zwischenwellenstellung oder die der kurbelwelle verändert werden. Sonst können schwerwiegende schäden am motor entstehen, beziehungsweise der motor gibt nicht mehr seine volle leistung ab. Nachdem der zahnriemen gespannt wurde, empfiehlt es sich, die einstellung nockenwelle und kurbelwelle nochmals zu kontrollieren.

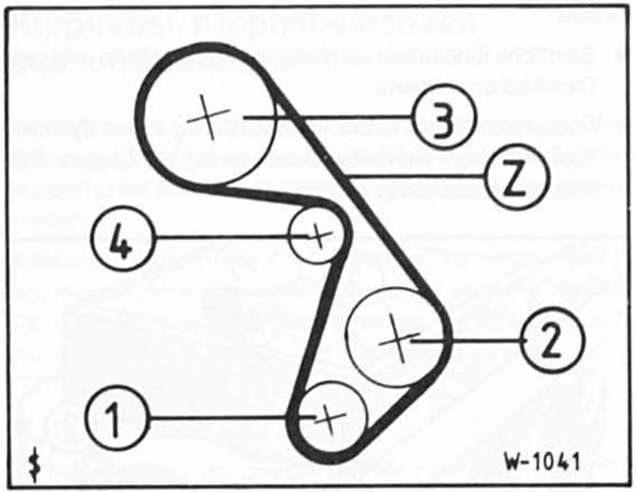

BMW5 Reparaturanleitung. Einbau


  1. kurbelwelle
  2.  zwischenwelle
  3. nockenwelle
  4. spannrad
  • Neuen zahnriemen auflegen. Dabei am kurbelwellenzahnrad - 1 - beginnen und zahnriemen - z - entsprechend der numerierung in der abbildung auflegen.
