  • Luftfiltereinsatz ausbauen, siehe kapitel "wartung".


  • Befestigungsmuttern - p f e i l e - für luftfiltergehäuse herausdrehen.
  •  Haltering-h-abnehmen.
  •  Mutter -1 - am ansaugstutzen abschrauben.


  • Frischluftschlauch - 2 - und warmluftschlauch -1 - abziehen.

    Vorher schelle - s - ganz lösen.

BMW5 Reparaturanleitung. Luftfilter aus-und einbauen

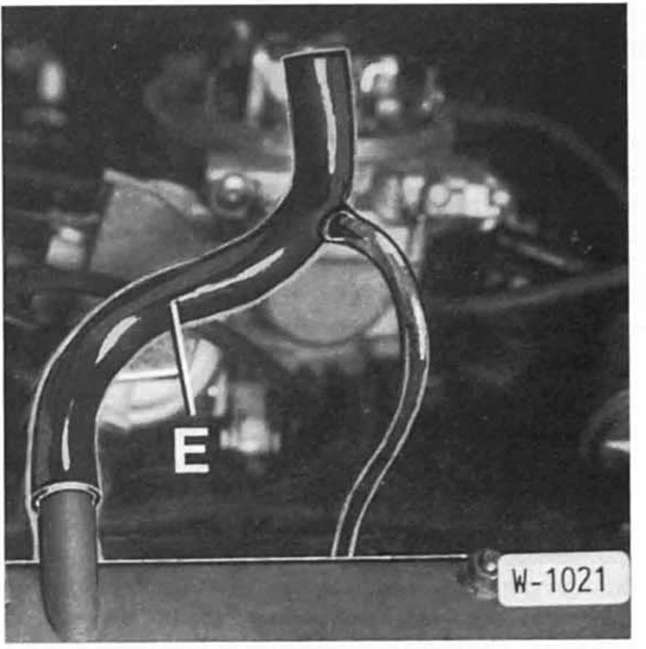

  • Schlauch - e - für kurbelgehäuse-entlüftung. Schlauch für schubluftventil sowie unterdruckschlauch unten am luftfiltergehäuse abziehen.
  •  Luftfiltergehäuse abnehmen.
