BMW5er Reparaturanleitung :: Scheinwerlereinsatz ausbauen

BMW5er Reparaturanleitung / Die beleuchtungsanlage / Fernlicht-/abblendscheinwerfer aus- und einbauen / Scheinwerlereinsatz ausbauen

  • Glühlampen ausbauen.
  •  Frontziergitter für scheinwerfer ausbauen.

BMW5 Reparaturanleitung. Fernlicht-/abblendscheinwerfer aus- und einbauen

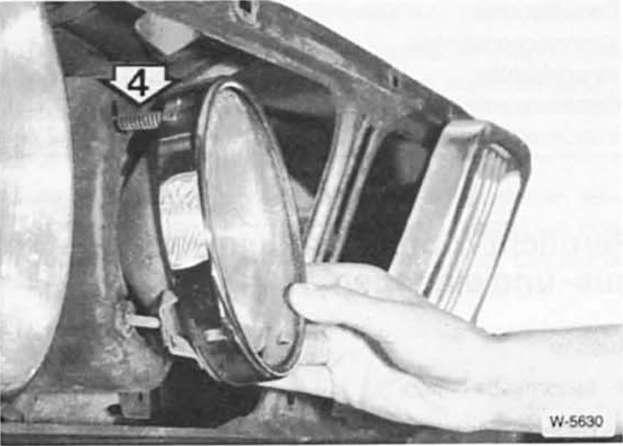

  • Zierring für scheinwerfer abhebein.
  •  Feder - 4 - aushängen.

BMW5 Reparaturanleitung. Fernlicht-/abblendscheinwerfer aus- und einbauen

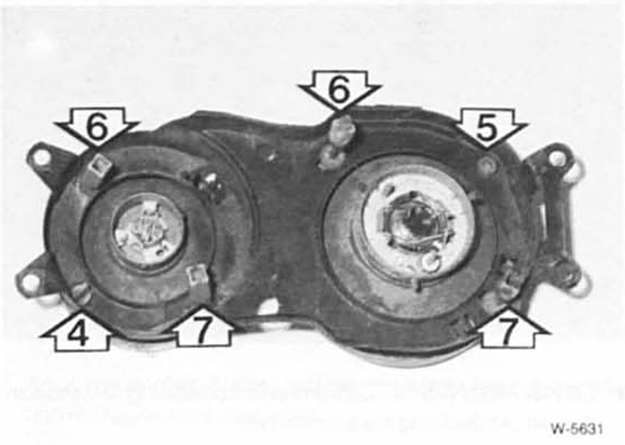

  • Je nachdem, welcher scheinwerfer ausgebaut werden soll, haltestift - 4 - , beziehungsweise - 5 - von der scheinwerferrückseite her vi umdrehung drehen.

Achtung: bei fahrzeugen mit leuchtweitenregulierung sitzt an stelle - 5 - beim abblendscheinwerfer der verstellmotor.

Nehmerzylinder verdrehen (bajonettverschluß) und kugelgelenk herausziehen.

  •  Höhenverstellung - 6 - und seitenverstellung - 7 - abschrauben. Man kann die entsprechenden kugelpfannen am scheinwerfereinsatz mit einem fön erwärmen und den scheinwerfer aus der kugelpfanne herausziehen.
  •  Scheinwerfer von scheinwerferträger abnehmen.
