BMW5er Reparaturanleitung :: Luftfiltereinsatz wechseln

Es wird kein sonderwerkzeug benotigt.

Folgendes verschleißteil muß gekauft werden:

  •  luftfiltereinsatz. Beim ersatzteilkauf beachten, daß je nach motor andere luftfiltereinsätze benötigt werden.

Ausbau

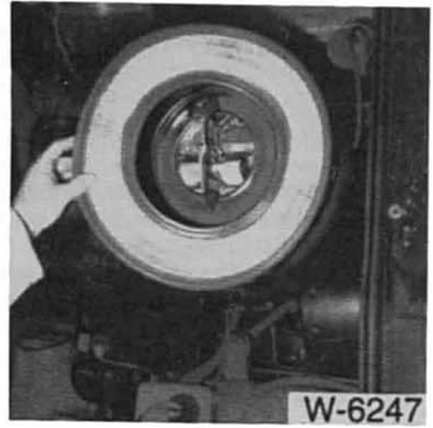

Luftfilter 520 i

BMW5 Reparaturanleitung. Luftfiltereinsatz wechseln


BMW5 Reparaturanleitung. Luftfiltereinsatz wechseln


  • Spannverschlüsse am filtergehäuse öffnen. Die abbildungen zeigen den luftfilter vom 520i. Die zweite abbildung zeigt das filterunterteil zur besseren sichtbarkeit der spannverschlüsse.

    Bei den anderen einspritzmotoren entsprechend verfahren.

Vergasermotoren (außer stromberg-vergaser)

BMW5 Reparaturanleitung. Vergasermotoren (auÿer stromberg-vergaser)


Luftfilter des stromberg-vergasers

BMW5 Reparaturanleitung. Luftfilter des stromberg-vergasers


  • Schnappverschlüsse öffnen und luftfilterdeckel nach oben anheben.
  •  Filtereinsatz herausnehmen.
  •  Filtergehäuse mit einem lappen auswischen.
  •  Filtereinsatz bei geringer verschmutzung vorsichtig mit der schmutzseite nach unten ausklopfen. Verölten filter auf jeden fall ersetzen.

Achtung: filtereinsatz weder mit benzin reinigen, noch mit öl benetzen. Filter nicht mit preßluft ausblasen.

Einbau

  • Neuen filtereinsatz in das luftfiltergehäuse einlegen. Die mit der aulschrift "top" gekennzeichnete seite muß nach oben zeigen.
  •  Deckel ansetzen. Schnellverschlüsse zuschnappen lassen.
