Ausbau seit 7/81

  • Instrumententräger ausbauen.
  • Vorn am instrumententräger knopf für zeituhrkorrektur abziehen.

BMW5 Reparaturanleitung. Anzeigeinstrumente/geschwindigkeitsmesser aus- und einbauen

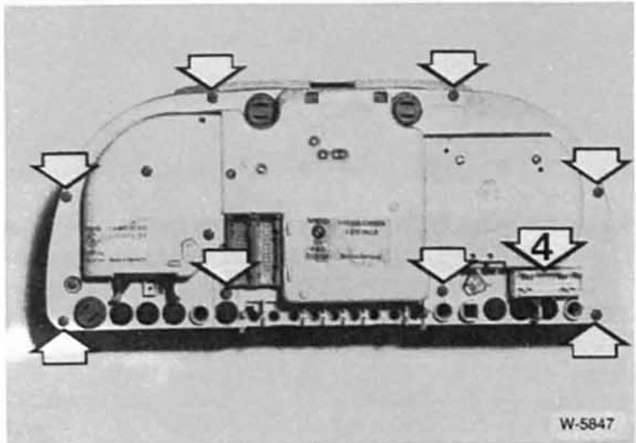

  • Kodierstecker - 4 - abziehen.
  • Schrauben - p f e i l e - herausdrehen.

BMW5 Reparaturanleitung. Anzeigeinstrumente/geschwindigkeitsmesser aus- und einbauen


  • Instrumente mit trägerplatte aus gehäuse herausnehmen.

    Achtung: leiterplatten möglichst nicht mit bloßen fingern berühren.

Einbau

  • Wurden stecker an der leiterplatte abgezogen, beim zusammenfügen auf richtigen sitz der steckfahnen im stecker der leiterplatte achten.
  •  Geschwindigkeitsmesser und zeituhr in gehäuse einsetzen.
  •  Trägerplatte an gehäuse anschrauben.
  •  Knopf für zeituhrkorrektur aufschieben.
  •  Instrumententräger einbauen.
  •  Funktion der instrumente überprüfen.
