BMW5er Reparaturanleitung :: Zusatzluftschieber prüfen/ersetzen

Motronic, k-/l-/le-jetronic

Während der warmlaufphase wird dem motor eine größere menge kraftstoff-luftgemisch zugeführt, als es der drosselklappenstellung entspricht. Dazu wird die drosselklappe mittels eines zusatzluftschiebers umgangen. In betriebswarmem zustand muß der zusatzquerschnitt geschlossen sein.

Ein defekter zusatzluftschieber verursacht ein stehenbleiben des motors beziehungsweise einen unrunden lauf während der warmlaufphase oder eine nicht einstellbare leerlaufdrehzahl.

Prüfen

Achtung: der motor muß zur prüfung kalt sein.

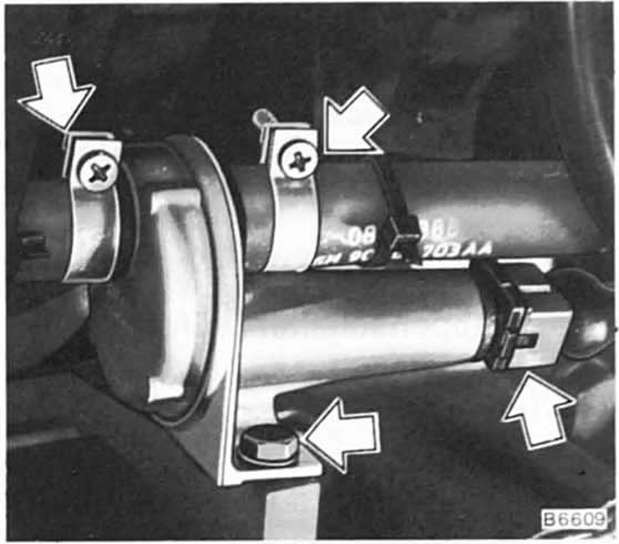

• Stecker vom zusatzluftschieber abziehen, pfeil rechts unten.
•  Spannungsprüfer zwischen den beiden kontakten des steckers anschließen.
•  Motor starten. Das meßgerät muß batteriespannung anzeigen.

  Sonst elektrische leitungen auf unterbrechung prüfen.

•  Stecker wieder aufschieben.
•  Motor starten und im leerlauf drehen lassen.
•  Schlauch zum zusatzluftschieber mit zange abklemmen, daraufhin muß die leerlaufdrehzahl abfallen.
•  Motor warmlaufen lassen und schlauch nochmals abklemmen.

  Dabei darf sich die motordrehzahl nicht verändern.

  Andernfalls zusatzluftschieber ersetzen.

Ersetzen

• Stecker abziehen.
•  Schlauchschellen lösen und schläuche abziehen.
•  2 Befestigungsschrauben herausdrehen und zusatzluftschieber herausnehmen.

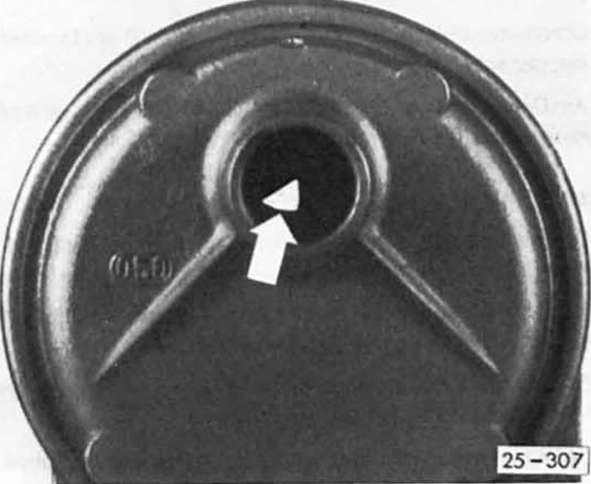

• Durch die öffnung des zusatzluftschiebers ist der drehschieber erkennbar. Er muß in kaltem zustand einen spalt geöffnet sein. In heißem zustand ist der drehschieber geschlossen. Zum aufheizen des zusatzluftschiebers die beiden kontakte mit hilfsleitung an batteriespannung anschließen.
•  Zusatzluftschieber einsetzen und anschrauben.
•  Schläuche aufschieben und mit schellen sichern achtung: auf festen sitz der schläuche achten.
•  Stecker aufschieben.
