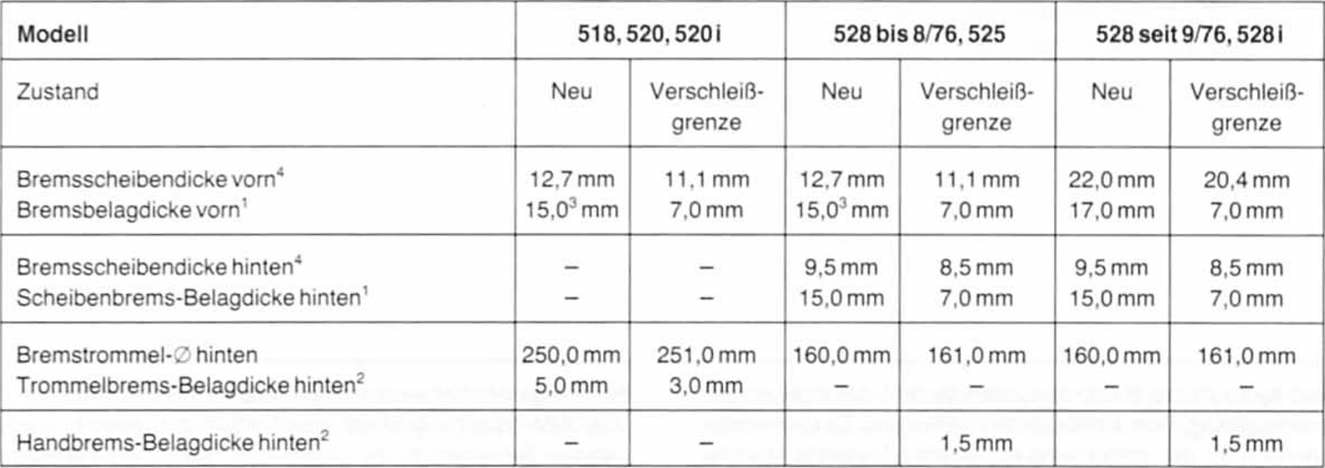

Modell "e12" (alle bis 7/81)
1) Mit trägerplatte (5 mm stark)
2) ohne trägerplatte
3) seit 9/76: 17.0 Mm
4) bearbeitungsgrenze = verschleißgrenze + 0.4 Mm. Bei erreichen der
verschleißgrenze bremsscheibe erneuern.

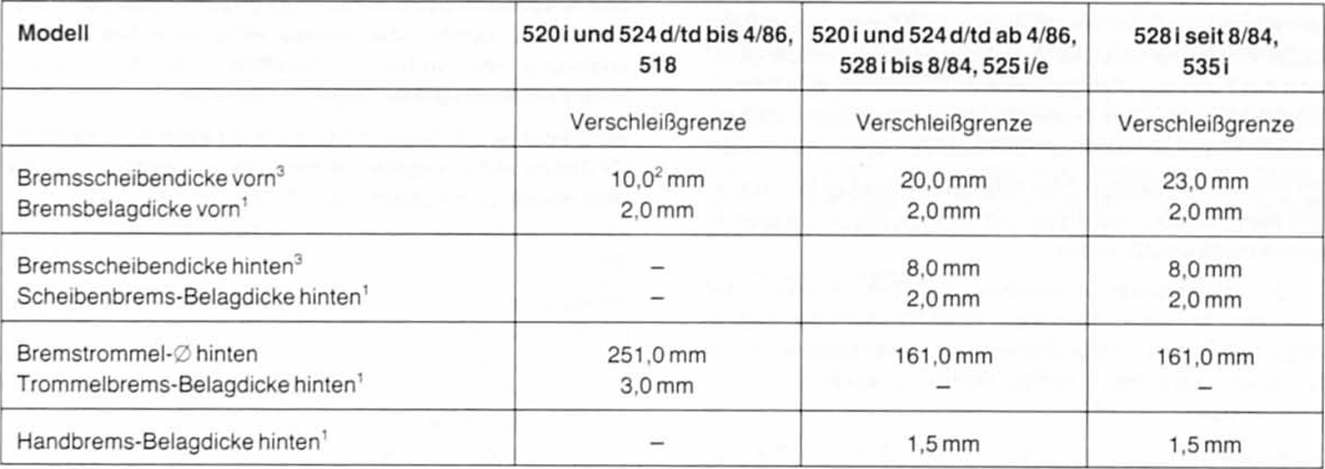

Modell "e28" (alle ab 7/81)
1) Ohne trägerplatte 2) 520 i und 524 td ab 8/84:20.0 Mm 3) bearbeitungsgrenze = verschleißgrenze + 0.4 Mm. Bei erreichen der verschleißgrenze bremsscheibe erneuern.
176
Ausbau
Getriebe ausbauen.
Befestigungsschrauben der kupplungsdruckplatte nacheinander
jeweils um 1 bis 1 1/2 umdrehungen lösen, bis die
druckplatte entspannt ist.
Achtung: wenn die schrauben sofort ganz gelöst werden,
kann die membranfeder besch&au ...
Gebläseschalter/steuergerät für heizung
aus- und einbauen
Ausbau
Mittelkonsole ausbauen.
2 Schrauben an stelle - 3 - oben an der bedientafel herausdrehen
und bedientafel nach oben herausnehmen.
Bowdenzüge am bedienteil aushängen.
Gebläseschalter ausbauen: rechten drehknopf von h ...
