Ausbau

  • Türverkleidung ausbauen.
  •  Türabdichtfolie im schloßbereich abziehen.
  •  Türscheibe muß ganz nach oben gestellt (geschlossen) sein.

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen

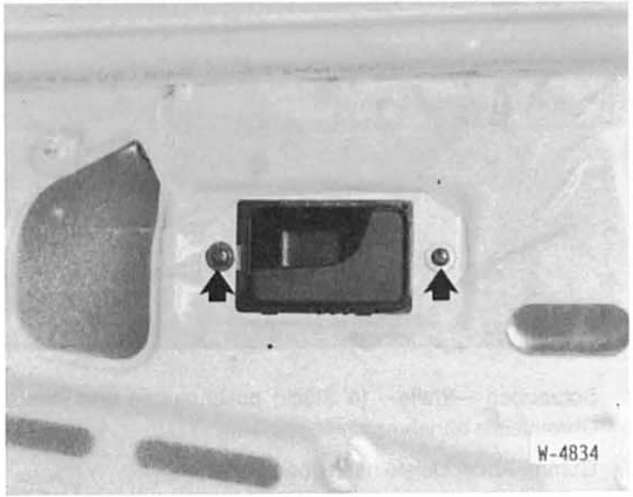

  • Modell ab 7/81: türfernbedienung abschrauben und gestänge aushängen.

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen

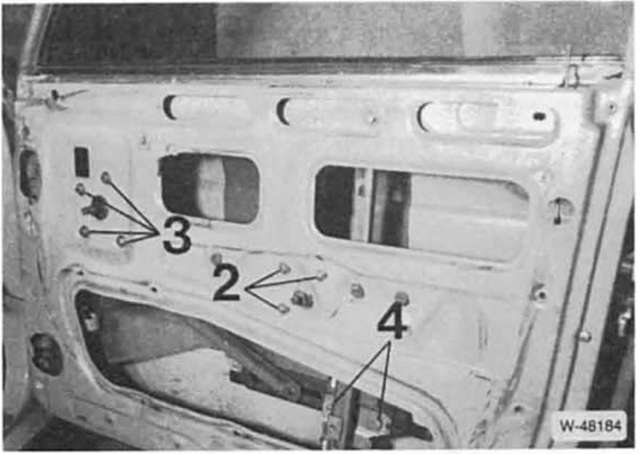

  • Modell bis 7/81: 3 schrauben - 2 - abschrauben und gestänge an türfernbedienung aushängen.

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen

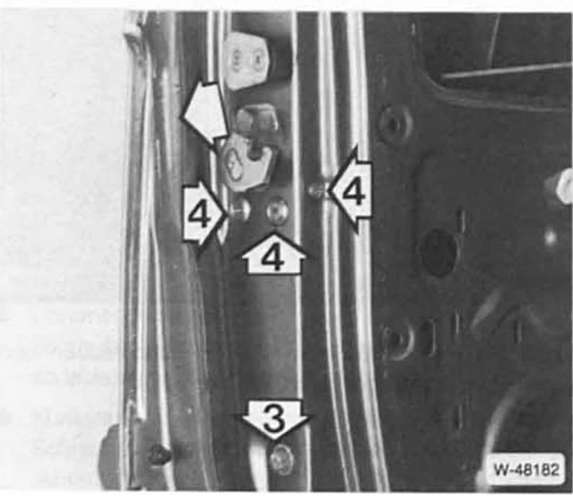

  • Schraube - 3 - für fensterführung herausdrehen. Im türkörper von innen fensterführungsgummi aus der hinteren führung herausziehen und fensterführungsschiene herausnehmen, damit schloß/schließzylinder erreicht werden können.
  •  Gestänge - 2 0 - vom schließzylinder am türschloß aus dem kunststoffclip ausrasten, siehe abbildung w-48181.

    Dazu gestänge kräftig in richtung türinnenseite ziehen.

    Bei fahrzeugen mit zentralverriegelung muß zusatzlich ein sicherungsblech am gestänge abgezogen werden.

  •  Fahrzeuge mit zentralverriegelung: stecker vom antriebsmotor abziehen. Motor abschrauben und verbindungsgestange zum schloß aushängen.
  •  Halteklammer - 1 9 - am schließzylinder an der türinnenseite mit schraubendreher nach vorn schieben und mit zwischenscheibe abnehmen, siehe abbildung w-48181.

    Ältere modelle besitzen anstelle der halteklammer am schließzylinder eine mutter, die gelöst werden muß.

  •  Schließzylinder nach außen abnehmen.

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen

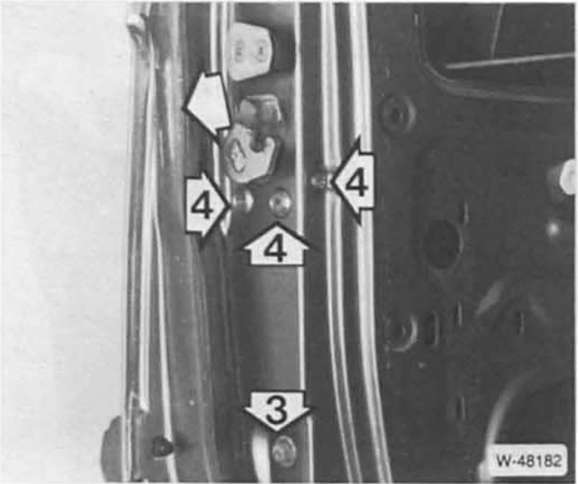

  • Drehfalle am schloß von hand nach oben drehen, bis sie einrastet. Schrauben - 4 - herausdrehen und schloß nach innen abnehmen.

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen

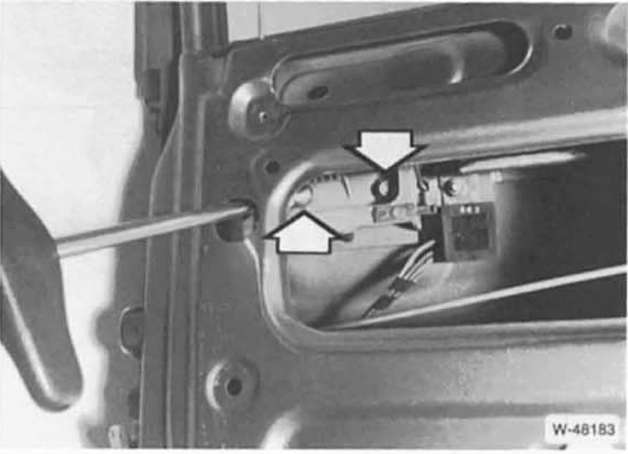

  • Falls erforderlich, türaußenbetätigung an den beiden schrauben - p f e i l e - abschrauben vorher muß allerdings der türaußengriff ausgebaut werden.

Einbau

  • Vor dem einbau schloß an den gelenken mit mehrzweckfett schmieren.
  •  Der einbau erfolgt in umgekehrter reihenfolge wie der ausbau.
  •  Vor dem anbringen der türverkleidung schloß und scheibenbetätigung auf funktion prüfen, gegebenenfalls entsprechende teile lagerichtig einbauen.
  •  Türschloß einstellen, siehe "tür einbauen".
