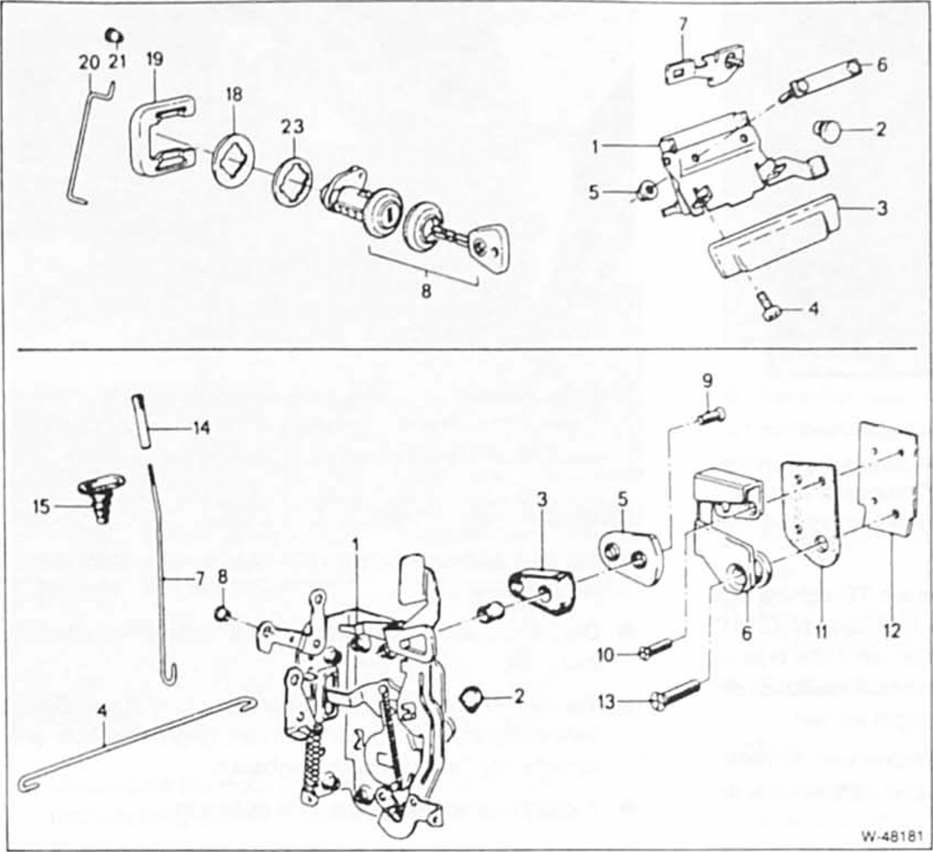

BMW5 Reparaturanleitung. Türschloÿ/schlieÿzylinder aus- und einbauen


Obere bildhälfte

  1. Türgriff-grundplatte
  2. gummistopfen
  3. türaußengriff
  4.  selbstsichernde mutter
  5.  gewindeplatte
  6. halter
  7.  schließzylinder mit schlüssel
  8. beilagscheibe
  9.  klammer für schließzylinder
  10. verbindungsstange für schließzylinder
  11. gestangesicherung

Untere bildhälfte

  1. Türschloß
  2. puffer
  3.  führungskeil
  4.  betatigungsstange türinnenseite
  5.  verklammerungsplatte
  6. schließkeil
  7.  betätigungsstange für türverriegelung
  8.  kunststofftulle
  9. .10.13 - Senkschrauben
  10.  ausgleichplatte
  11. gewindeplatte
  12. verriegelungsknopf
  13. faltenbalg
