BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

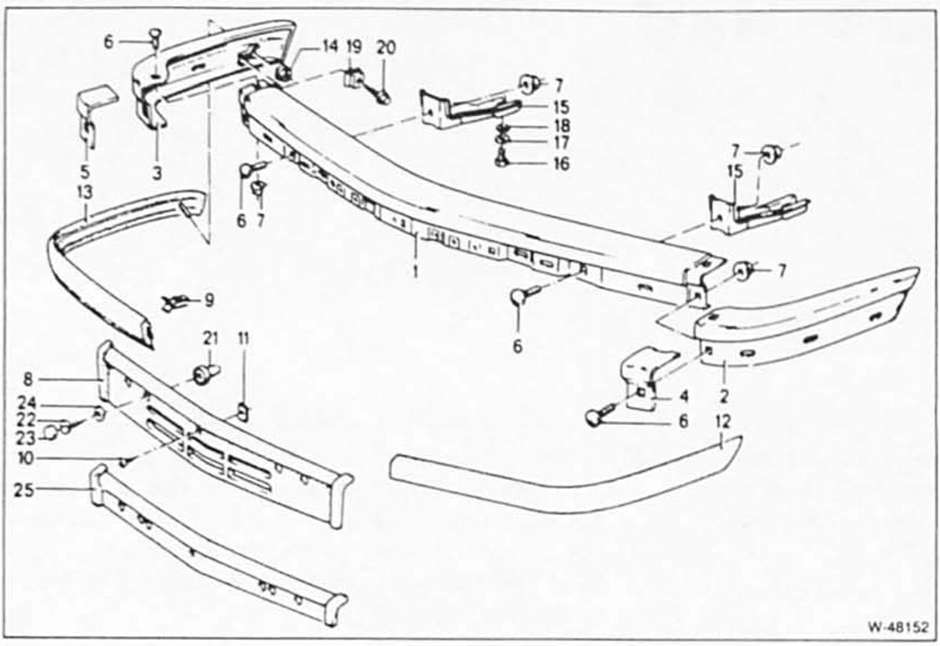

  1. Mitteltoll
  2.  seltenteil links
  3. seltenteil rechts
  4.  blende links
  5. blende rechts
  6.  schraube
  7. sechskantmuttor m8
  8. stoßleiste
  9.  klammer
  10. blechschraube
  11.  blechmutter
  12.  stoßleiste links
  13. stoßloiste rechts
  14.  sechskantmutter m6
  15.  halter
  16.  sechskantschraube
  17. beilagscheibe
  18. federscheibe
  19.  blechmutter
  20.  blechschraube
  21.  einsteckmutter
  22.  blechschraube
  23.  schutzkappe
  24. beilagscheibe
  25. unterlage

Ausbau

BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

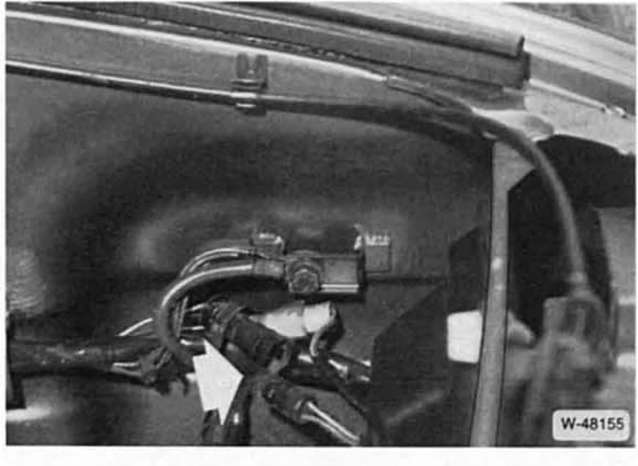

  • Elektrische steckverbindungen für blinker links oberhalb der batterie trennen. Beim modell bis 7/81 stecker direkt an den blinkleuchten abziehen.

BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen


  • Im radhaus von innen auf jeder seite schraube für stoßfängerbefestigung herausschrauben. Gegebenenfalls vorher innenkotflügel abschrauben, damit die schraube erreicht wird.

BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

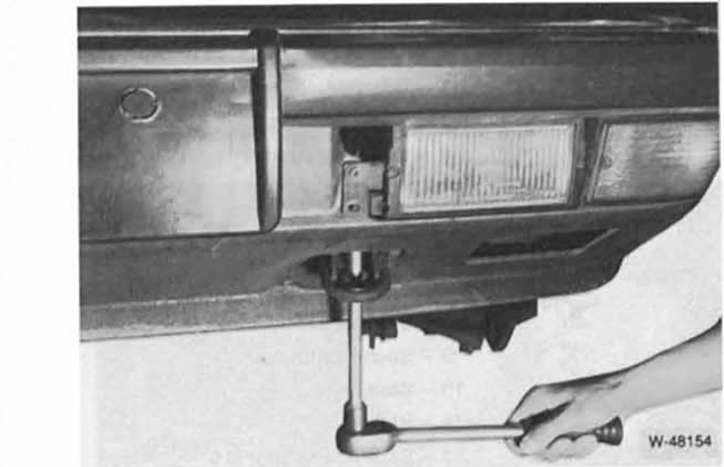

  • Ab 7/81: auf beiden seiten mutter am träger lockern, dabei steckschlüssel sw 13 mit verlängerung wie hier gezeigt ansetzen. Achtung: bei stoßfängern mit kunststoffverbreiterung müssen an dieser stelle vorher die klappen herausgehebelt werden, damit die schrauben erreicht werden können.

BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

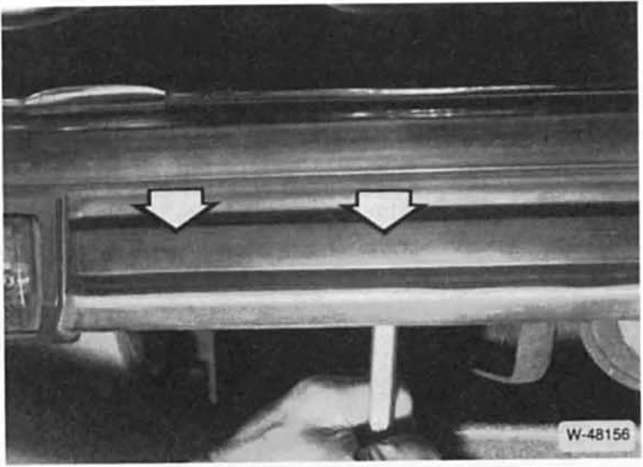

  • Bis 7/81: an stoßfängerinnenseite links und rechts schrauben - p f e i l e - mit gekröpftem ringschlüssel oder steckschlüssel abschrauben.
  •  Stoßfänger mit helfer nach vorn abziehen.

BMW5 Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

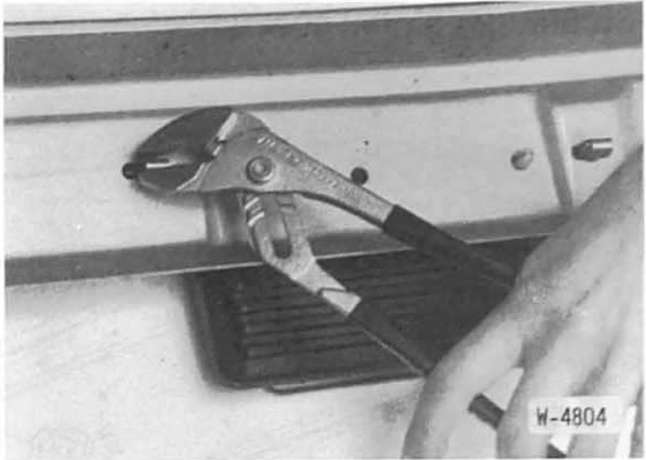

  • Soll die stoßleiste erneuert werden, sperrhaken aller leistenklammern zusammendrücken. Stoßprofil abnehmen.

    Beim einbau leistenklammern erneuern. Mit schraubendreher in die leistenklammern fahren und leistenklammer in den stoßfänger ziehen.

Einbau

  • Stoßfänger mit helfer waagerecht ansetzen.
  •  Stoßfänger vorn an träger einschrauben, nicht festziehen.
  •  In beiden radhäusern je eine schraube für stoßfängerbefestigung einschrauben.
  •  Stoßfänger parallel zum fahrzeug ausrichten
  •  Vorn die muttern für stoßfänger mit 45 nm festziehen.
  •  Blinkerstecker zusammenfügen. Funktion der blinker kontrollieren.
  •  Falls vorher entfernt. Innenkotflügel anschrauben, klappen in stoßfänger einclipsen.
