BMW5er Reparaturanleitung :: Stoßfänger hinten aus-und einbauen

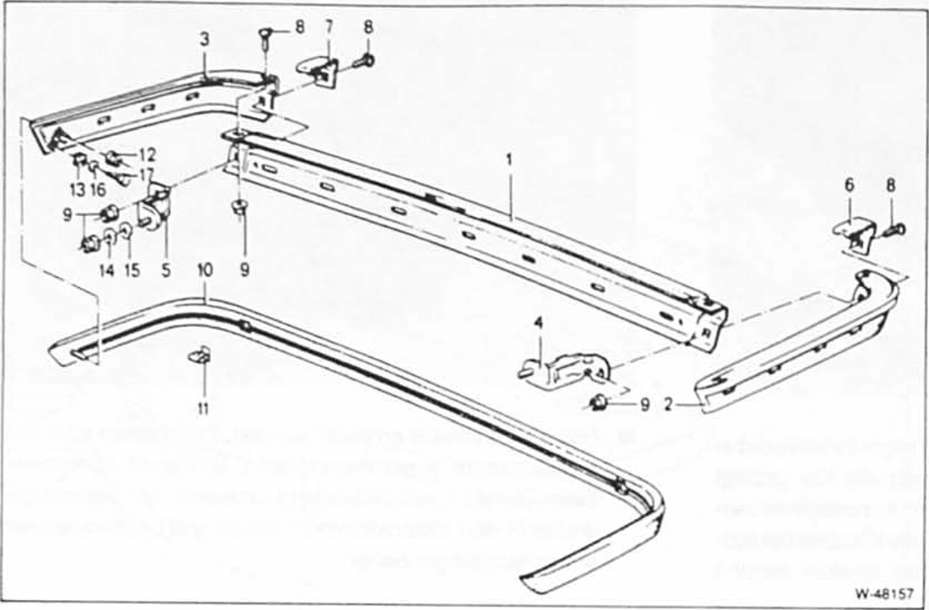

1. Mittelteil
2. seitenteil links
3. seitenteil rechts
4.  halter links
5. halter rechts
6.  blende links
7.  blende rechts
8. schraube m 8
9.  sechskantmutter
10. stoßleiste
11.  klammer
12. sechskantmutter m 6
13.  blechmutter
14.  gummischeibe
15.  beilagscheibe
16.  gummischeibe
17.  blechschraube

Ausbau

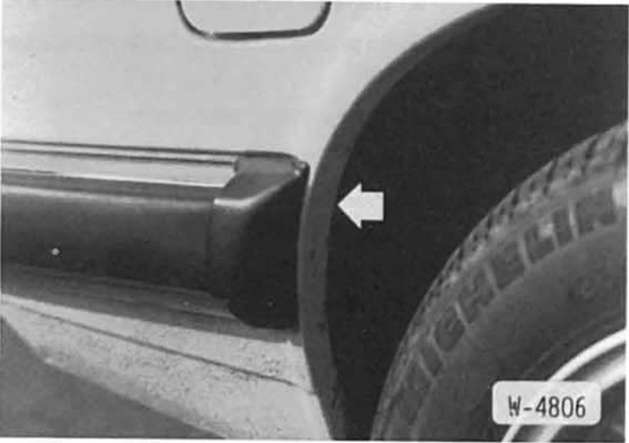

• Im radhaus von innen auf jeder seite schraube - pfeil- für stoßfängerbefestigung herausschrauben.

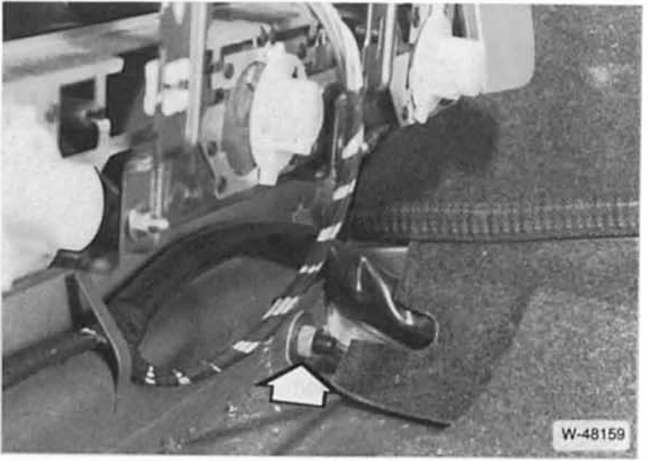

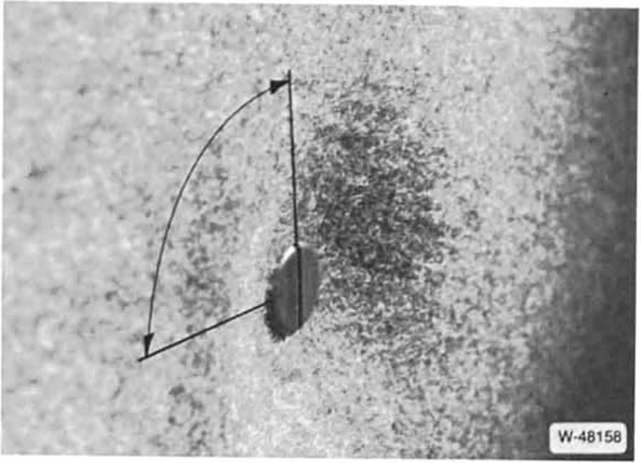

• Kofferraummatte zurückschlagen. Verkleidung vom heckabschlußblech abbauen, dazu 3 knebelschrauben mit schraubendreher um 90 drehen. Modelle bis 7/81.

• Von innen 1 mutter (bis 7/81: 2 muttern) für stoßstangenhalter links und rechts abschrauben.
•  Stoßfänger mit helfer vorsichtig nach hinten wegziehen.

Einbau

• Gegebenenfalls gummi-stoßleiste in gleicher weise wie beim vorderen stoßfänger ersetzen.
•  Stoßfänger mit helfer waagerecht ansetzen und mit 2 schrauben an den haltern anschrauben, nicht festziehen achtung: zwischen stoßstangenhalter und heckabschlußblech gummischeiben nicht vergessen, siehe abbildung w-48157.
•  An den stoßfängerspitzen innen vom radhaus her auf jeder seite eine schraube einschrauben.
•  Stoßfänger ausrichten und sämtliche befestigungsschrauben für den stoßfänger festziehen.
