BMW5er Reparaturanleitung :: Steuergerät aus-und einbauen

BMW5er Reparaturanleitung / Die benzin-einspritzanlage / Steuergerät aus-und einbauen

Motronic, l-/le-jetronic

Das steuergerät befindet sich hinter einer abdeckung im handschuhfach.

Ausbau

  • Batterie-massekabel abklemmen.
  •  Handschuhfach öffnen und die bolzen aus den beiden haltebändern herausziehen.
  •  Abdeckung oberhalb vom handschuhfach wegklappen.

    Dazu vorher 2 spreizclips herausziehen.

  •  Steuergerat mit 4 schrauben abschrauben.

BMW5 Reparaturanleitung. Steuergerät aus-und einbauen

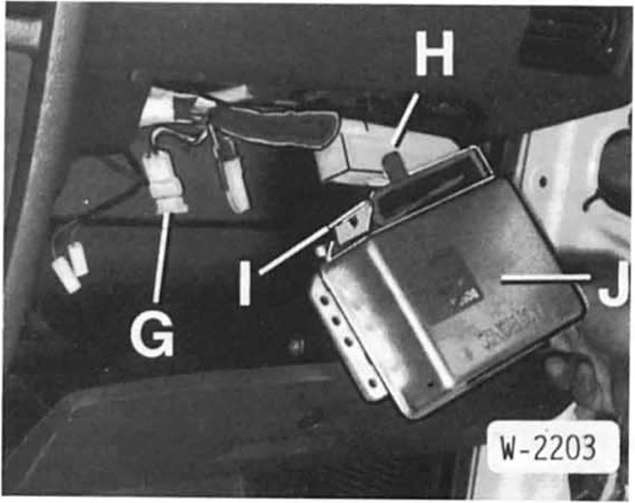

  • Steckverbindung - g - trennen.
  •  Halteklammer - i - abdrücken und mehrfachstecker - h - abziehen.
  •  Steuergerät - j - herausnehmen.

Einbau

  • Steuergerät einsetzen und anschrauben.
  •  Mehrfachstecker aufschieben und einrasten.
  •  Steckverbindung - g - zusammenschieben.
  •  Abdeckung einhängen und anclipsen.
  •  Bolzen für haltebander durchschieben.
  •  Batterie-massekabel anklemmen.
  •  Leerlauf prüfen.
