BMW5 Reparaturanleitung. Stellung der luftklappe prüfen

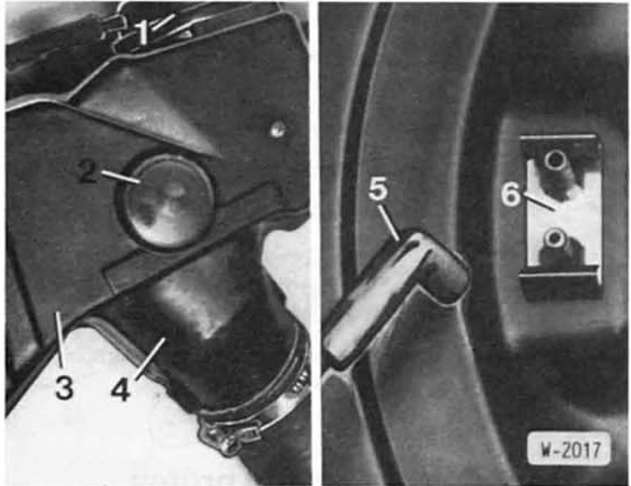

  • Die stellung der luftklappe kann durch das schaufenster - 2 - im luftansaugstutzen - 3 - kontrolliert werden.
  •  Bei laufendem, kaltem motor muß die klappe den warmluftkanal - 4 - öffnen, damit warmluft vom abgaskrümmer zum luftfilter geleitet wird.
  •  Wenn der motor wärmer wird, schließt die luftklappe langsam den warmluftkanal und öffnet gleichzeitig den frischluftkanal.
  •  Bei betriebswarmem motor muß der warmluftkanal vollständig verschlossen sein. Der motor saugt dann nur noch frischluft an andernfalls membrandose -1 - prüfen.
