BMW5er Reparaturanleitung :: Spannen
- Schrauben - e - so weit lockern, daß sich die spannrolle
durch die federkraft bewegen läßt.
- Motor in drehrichtung einmal bis ot durchdrehen. Dadurch
spannt sich der zahnriemen durch die federkraft der
spannvorrichtung.

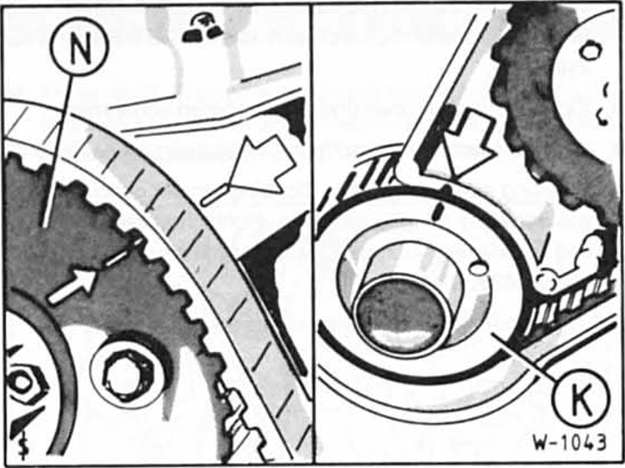

- Steuerzeiten überprüfen bei ot-stellung der kurbelwelle
muß die markierung am nockenwellenzahnrad - n - mit
der markierung auf dem zylinderkopf übereinstimmen
- pfeile-. Gleichzeitig muß sich die markierung am kurbelwellenflansch
- k - mit der nase auf der abdeckung dekken.
- Andernfalls zahnriemen nochmal abnehmen, räder auf
markierung stellen und zahnriemen neu auflegen und
spannen.
- In dieser stellung zuerst schraube - e - , dann schraube
- f - festziehen, siehe abbildung w-1040.
Achtung: die markierungen müssen bei gespanntem zahnriemen
unbedingt gleichzeitig übereinstimmen, sonst können
schwerwiegende schäden am motor entstehen.
- Untere zahnriemenabdeckung und spannbügel für generator
einbauen, nicht festschrauben.
- Obere zahnriemenabdeckung mit motoraufhängehaken
anschrauben.
- Gummiabdeckung hinten einhängen, nach vorn ziehen und
über die kante der oberen verkleidung einrasten.
- Spannbügel für generator anschrauben.
- Kabelschacht unter verteiler einclipsen.
- Stecker für öldruckschalter aufschieben.
- Stecker für bezugsmarkengeber aufstecken.
- Schwingungsdämpfer ansetzen und mit 23 nm festziehen.
- Keilriemen einbauen und spannen.
- Abdeckung in verteiler einsetzen.
- Verteilerläufer und verteilerkappe anschrauben, in umgekehrter
reihenfolge wie beim ausbau.
- Abdeckung für verteiler ansetzen und einclipsen.
Achtung: für die überwachung der zahnriemen-wechselintervalle
am zylinderkopfdeckel einen aufkleber anbringen mit
datum und kilometerstand des zahnriemenwechseis.
