*)tn = thermo-nebenschlußstarter

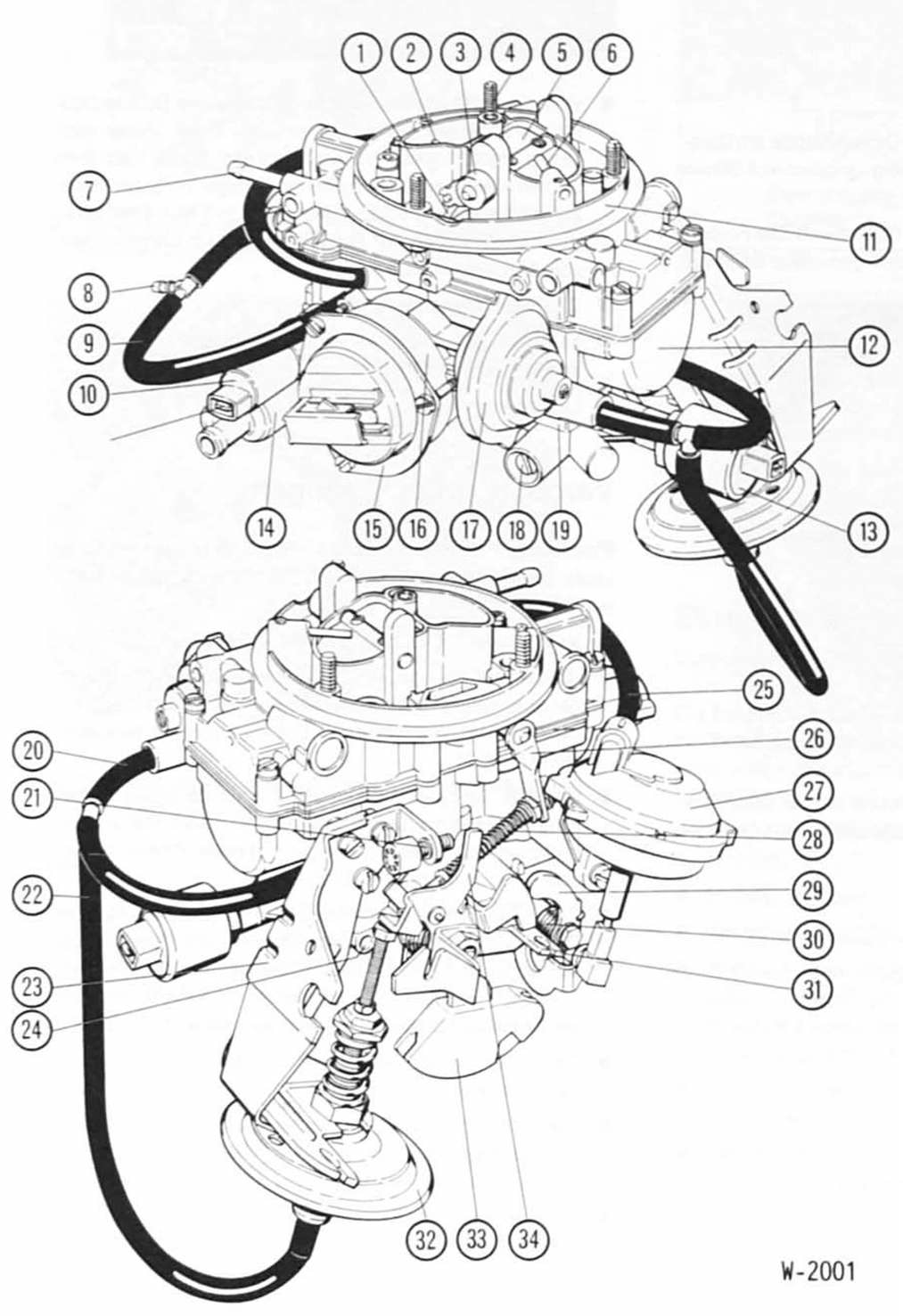

Der vergaser 2b4 ist ein fallstrom-registervergaser mit kompaktem aufbau und mischkammerdurchmessern von 34 mm.
Die drei hauptteile sind drosselklappenteil, schwimmergehäuse und vergaserdeckel. Jede der beiden stufen hat eine eigene schwimmerkammer. Die leerlaufdrehzahl kann nachreguliert werden, ohne daß sich dabei der co-gehalt ändert.
Die vollautomatische starteinrichtung enthält außer dem elektrisch beheizten starterdeckel einen thermo-nebenschlußstarter sowie ein durchlaufventil mit nadelgesteuerter kraftstoffdosierung für die ersten phasen des kaltstarts. Unmittelbar nach dem kaltstart des motors wird die starterklappe aufgezogen, damit das gemisch nicht überfettet. Das geschieht über den saugrohrunterdruck des laufenden motors, der über die membran in der pulldowndose und ein gestänge die starterklappe einen spalt öffnet. Durch den druckabfall im vergaser wird nun der stößel vom drosselklappenansteller zurückgezogen, und die drosselklappe geht in leerlaufstellung.
Zusätzliche einrichtungen sorgen für einwandfreien motorlauf unter allen bedingungen.
Drosselklappenansteller einstellen
Solex 4a1-vergaser
Leerlauf und co-wert einstellen.
Schlauch zum drosselklappenansteller auf richtigen sitz
prüfen.
Federlänge - a - messen, sollwert 23 +- 0.3 Mm.
Zum einstellen kontermutter - 3 - lösen und einstellmutter
...
Scheibenwischermotor aus- und einbauen
Ausbau
Batterie-massekabel ( - ) abklemmen.
Motorhaube öffnen, hinteres profilgummi von der spritzwand
abziehen.
Schrauben - p f e i l e - lösen und spritzwand abnehmen.
Lage der motorkurbel zum motor mit farbe markieren,
da ...
