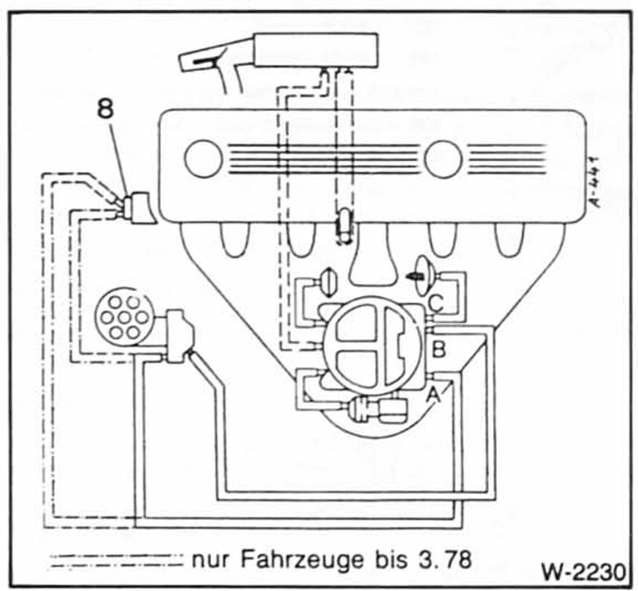

BMW5 Reparaturanleitung. Schlauchverlegung 4a1-vergaser


Achtung: abgebildet ist der vergaser beim bmw 520. Beim 525 sitzt der vergaser um 90 verdreht auf dem ansaugrohr; die anschlüsse sind gleich. Außerdem ist das thermopneumatische ventil - 8 - nur beim modell 520 bis 3/78 eingebaut, daher ist die leitung mit strichpunktlime gezeichnet.

Anschlüsse am vergaser

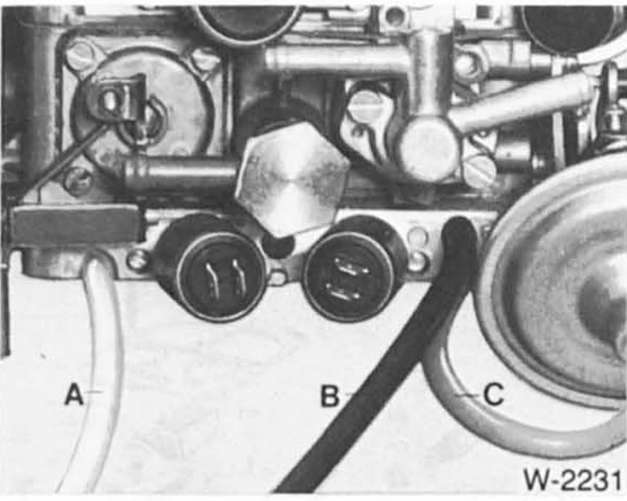

BMW5 Reparaturanleitung. Anschlüsse am vergaser


A=spätzündung, weißer schlauch; B=frühzundung, schwarzer schlauch; C = drosselklappenansteller. Blauer schlauch.
