BMW5er Reparaturanleitung / Die scheibenwischanlage / Scheibenwaschdüse aus- und einbauen/einstellen

Ausbau

  • Motorhaube öffnen.
  •  Zulaufschlauch zur düse in der mitte der motorhaube am verteilerstück abziehen. Vorher schlauchschelle öffnen.
  •  Düse mit schraubendreher auf der unterseite der motorhaube abdrücken und nach oben abnehmen.

Einbau

  • Düse von oben einsetzen und nach hinten schieben, bis sie einrastet.
  •  Schlauch auf verteilerstück aufschieben und mit schelle sichern.

Einstellen

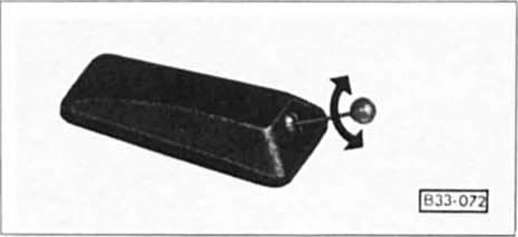

  • Die spritzrichtungen der düsen können gegebenenfalls mit einer nadel korrigiert werden.

BMW5 Reparaturanleitung. Einstellen

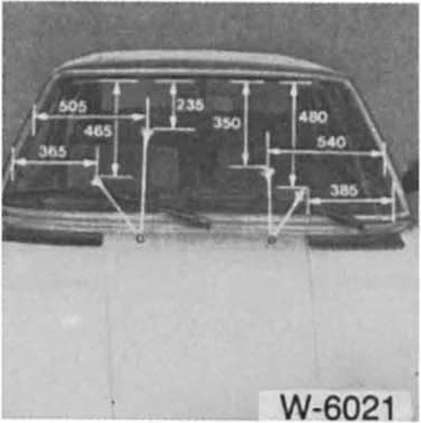

  • Maße für spritzstrahleinstellung, siehe abbildung.

BMW5 Reparaturanleitung. Einstellen


  • Gegebenenfalls düse mit einer nadel einstellen. Zum reinigen preßluft verwenden.
