Ausbau

  • Batterie-massekabel abklemmen.

BMW5 Reparaturanleitung. Radio bavaria elektronic

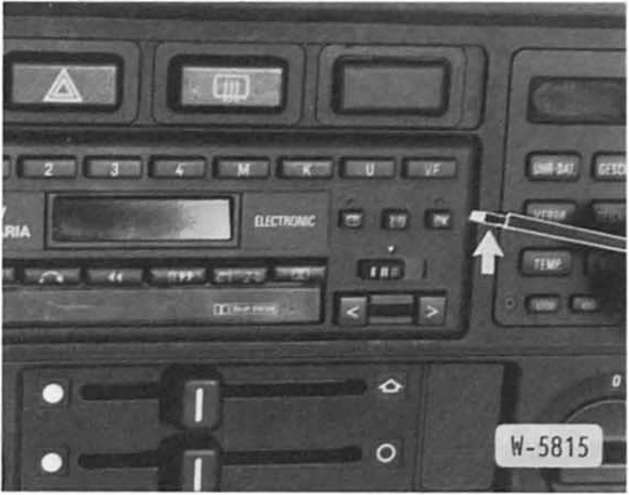

  • Radioblende mit schmalem schraubendreher vorsichtig abhebein.
  •  Drehknopf abziehen.

BMW5 Reparaturanleitung. Radio bavaria elektronic

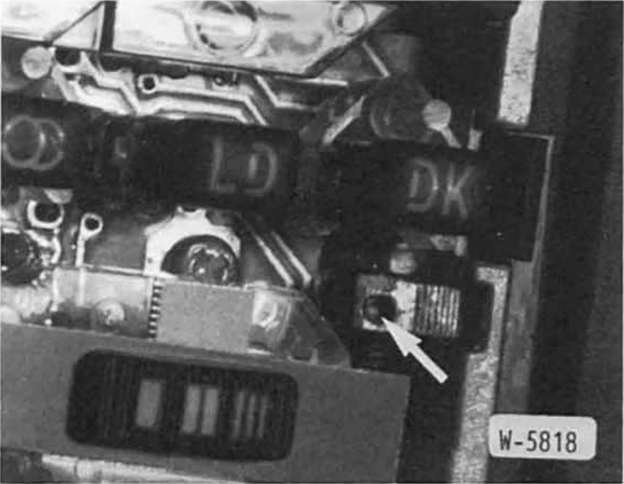

  • Beim radiokauf werden entriegelungshaken mitgeliefert.

    Entriegelungshaken in die klemmstücke links und rechts - p f e i l - einsetzen.

BMW5 Reparaturanleitung. Radio bavaria elektronic

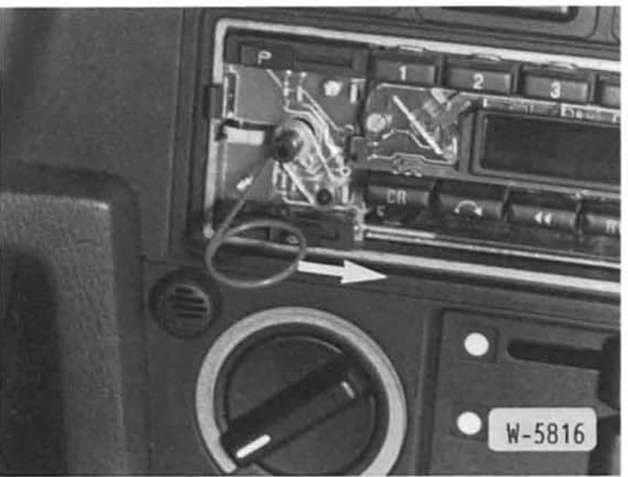

  • Beide entriegelungshaken zur radiomitte hinschwenken.
  •  Radio herausziehen.

BMW5 Reparaturanleitung. Radio bavaria elektronic

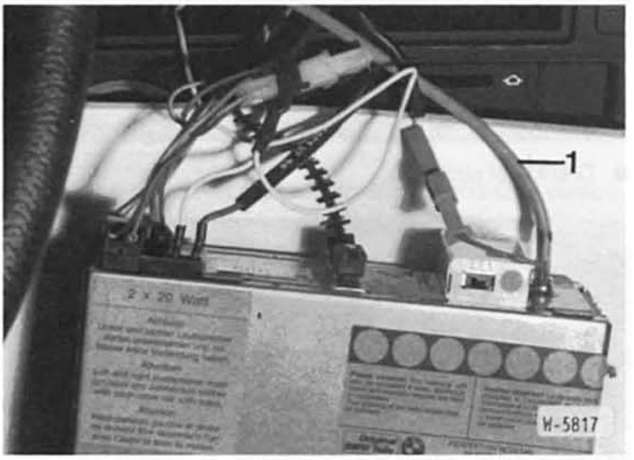

  • Antenne - 1 - und sämtliche steckverbindungen an der radio-rückseite abziehen.

Einbau

  • An der radio-rückseite antenne einschieben und folgende steckverbindungen herstellen: steckverbindung für b+ und masse. Steckverbindung für spannungsversorgung der elektronik und beleuchtung. Steckverbindung für lautsprecher.

    Steckverbindung für automatikantenne (falls vorhanden).

    Steckverbindungen für adapter.

  •  Radio einschieben, die klemmstücke rasten automatisch ein.
  •  Blende für radio aufdrücken, drehknopf aufdrücken.
  •  Batterie-massekabel anklemmen.
  •  Radio-funktion überprüfen.
