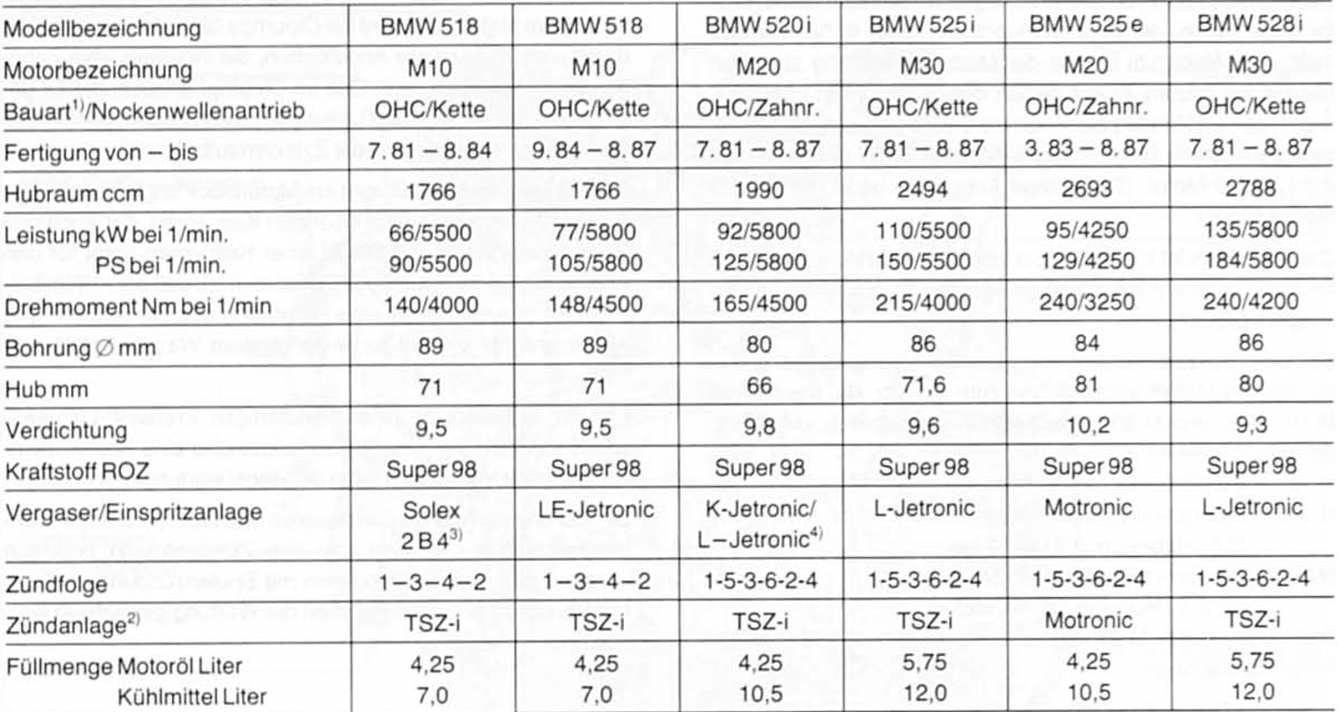

Motordaten III

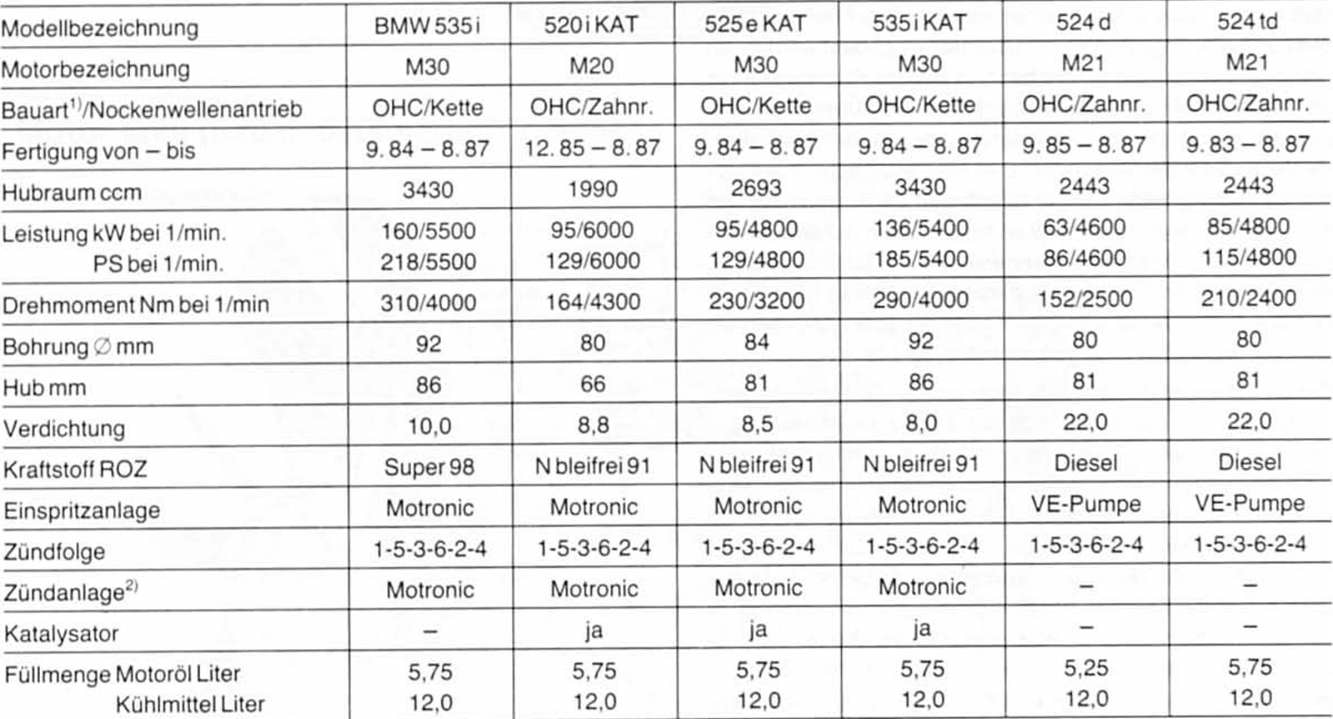

Motordaten IV
1) Ohc (over head camshaft) - motor = motor mit obenliegender nockenwelle; 2) tsz-i = transistor-spulenzündung mit induktiver auslösung; motronic = elektronische kennfeld-zündung; 3) von 9/83 bis 8/84 auch mit 2be-vergaser (ecotronic); 4) l-jetronic seit 9/ 82.
Legende zu schaltplan
Legende zu schaltplan 3
Legende zu schaltplan 2
Legende zu schaltplan 3
Schaltplan 1:
Allgemeine fahrzeugelektrik mit check-control nb modelljnhr 85. Teil 1
bmw 5251. 5281. M535i
Schaltplan 2:
Allgemeine fahrzeugelektrik mit check-control ab m ...
Belüftung vorn
Rändelräder zum stufenlosen Öffnen und Schließen der Ausströmer
Hebel zur Veränderung der Ausströmrichtung
Keine Fremdkörper in die Ausströmer
fallen lassen, sonst könnten diese herausgeschleudert werden ...
