Ausbau

  • Batterie-massekabel ( - ) abklemmen.

BMW5 Reparaturanleitung. Lichtschalter aus- und einbauen

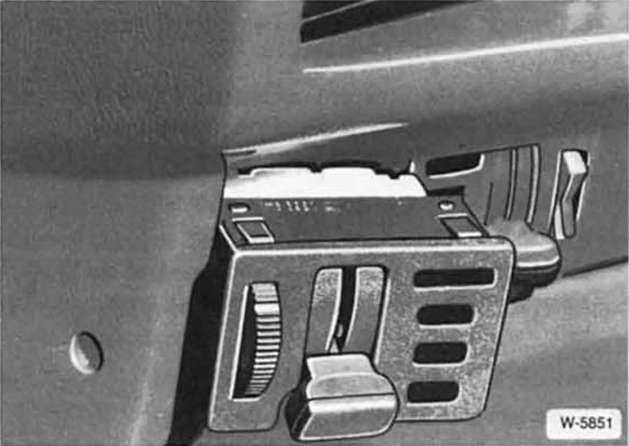

  • Seit 7/81: schalter mit kleinem schraubendreher vorsichtig oben und unten aushebeln. Stecker an der rückseite abziehen.

Bis 7/81

  • Untere abdeckung für armaturentafel ausbauen.

BMW5 Reparaturanleitung. Lichtschalter aus- und einbauen

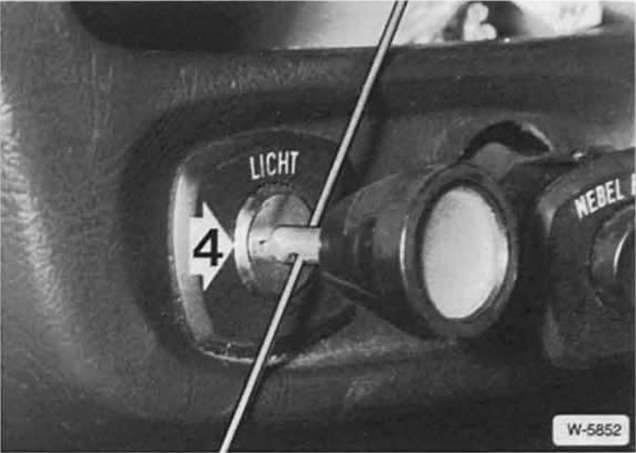

  • Knopf von lichtschalter abschrauben. Damit sich die schalterachse dabei nicht mitdreht, feinen dorn oder nagel durch die querbohrung stecken.
  •  Mutter - 4 - abschrauben, dazu schraubendreher in den schlitz einsetzen und auf diese weise mutter drehen.
  •  Von unten hinter schalttafel greifen und schalter herausdrücken.

    Elektrische kabel abziehen.

Einbau

  • Einbau in umgekehrter reihenfolge wie ausbau.
  •  Batterie-massekabelanklemmen.
  •  Lichtschalter auf funktion überprüfen.
