BMW5er Reparaturanleitung :: L-jetronic/dme (motronic)

BMW5er Reparaturanleitung / Die kraftstoffanlage / Luftfiltergehäuse / luftmengenmesser aus- und einbauen (einspritzmotoren) / L-jetronic/dme (motronic)

Ausbau

BMW5 Reparaturanleitung. L-jetronic/dme

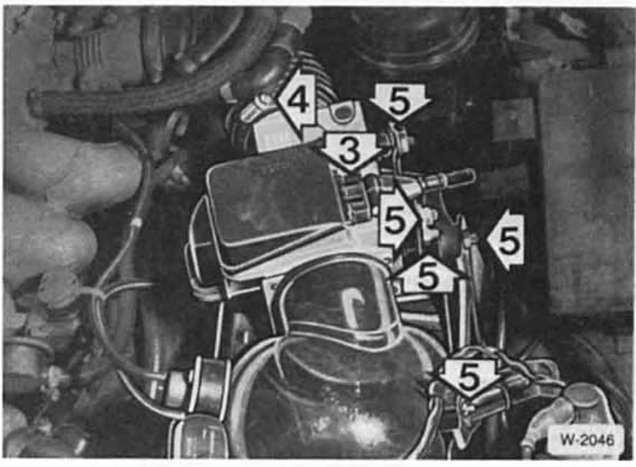

  • Stecker - 3 - für luftmengenmesser abziehen.
  •  Schelle - 4 - öffnen und luftschlauch abziehen.
  •  Muttern - 5 - für gummilager lockern und luftfiltergehäuse mit luftmengenmesser nach oben herausnehmen.

Einbau

  • Luftfiltergehäuse in die gummilager einsetzen und anschrauben.
  •  Luftschlauch am gehäuse aufschieben und mit schelle sichern.
  •  Stecker für luftmengenmesser aufschieben.
