BMW5er Reparaturanleitung :: Heckleuchten

BMW5er Reparaturanleitung / Die beleuchtungsanlage / Glühlampen auswechseln / Heckleuchten

  • Kofferraumklappe öffnen.
  •  Verkleidung am heckabschlußblech innen abbauen.

BMW5 Reparaturanleitung. Heckleuchten

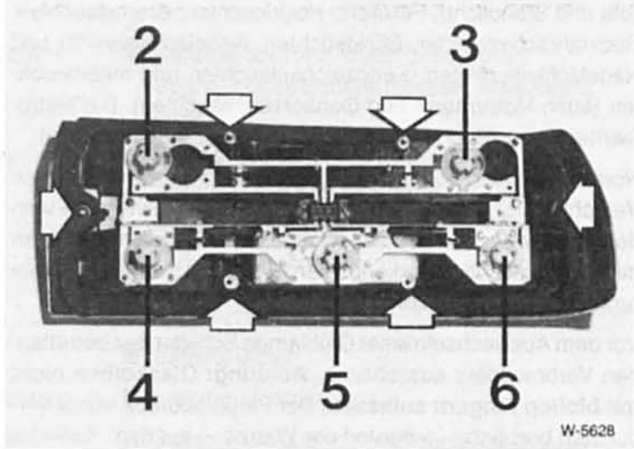

  • Seit 7/81: defekte lampe gegen uhrzeigersinn aus bajonettverschluß herausdrehen. Lampenbelegung (linker lampeneinsatz): 2 - rückfahrleuchte, 3 - blinkleuchte, 4 - nebelschlußleuchte, 5 - schlußleuchte. 6 - Bremsleuchte.

BMW5 Reparaturanleitung. Heckleuchten

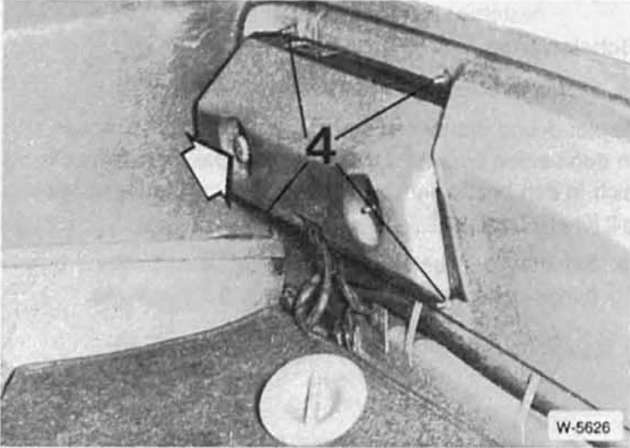

  • Bis 7/81: rändelmutter lösen und lampenträger abnehmen.
  •  Defekte glühlampe leicht eindrücken, nach links drehen und herausnehmen.
  • Glühlampe in fassung eindrücken, nach rechts drehen und einrasten. Fassung in bajonettverschluß am lampenträger einsetzen.
  •  Verkleidungen einbauen.
