Ausbau

  • Batterie-massekabel ( - ) abklemmen.
  •  Heckklappe öffnen, hintere abdeckung ausbauen.
  •  Stecker an der heckleuchte abziehen.

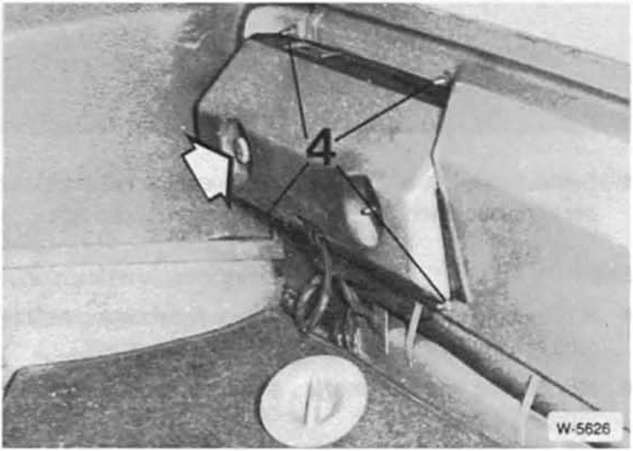

Bis 7/81

BMW5 Reparaturanleitung. Heckleuchte aus- und einbauen


  • 4 Schrauben - 4 - oben und unten abschrauben.

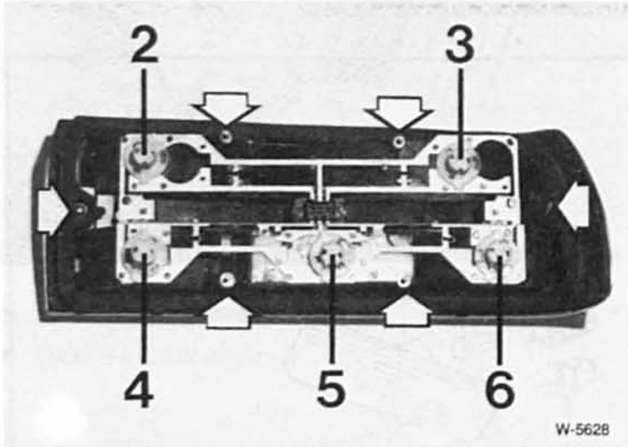

    Seit 7/81

BMW5 Reparaturanleitung. Heckleuchte aus- und einbauen


  • 6 Schrauben - p f e i l e - herausdrehen.
  •  Heckleuchte nach hinten abnehmen.

Einbau

  • Defekte dichtung für heckleuchte erneuern.
  •  Heckleuchte mit dichtung einsetzen und mit den schrauben befestigen.
  •  Mehrfachstecker aufstecken.
  •  Batterie-massekabel anklemmen.
  •  Funktion sämtlicher heckleuchten kontrollieren.
  •  Hintere abdeckung einbauen.
