Ausbau

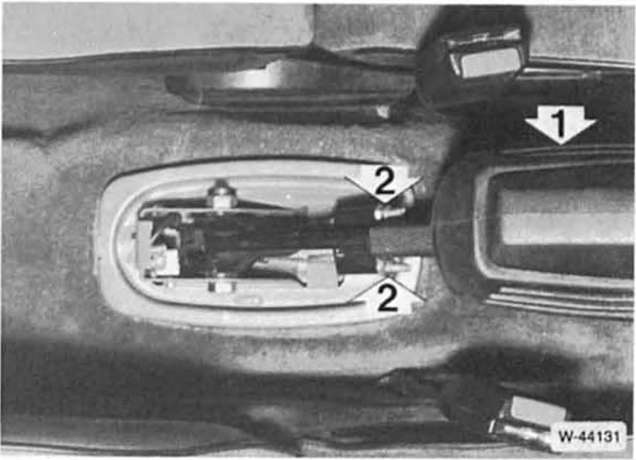

BMW5 Reparaturanleitung. Trommelbremse


  • Abdeckgummi -1 - für handbremshebel vorn hochziehen und abziehen.
  • Muttern - 2 - von den handbremsseilen lösen.
  •  Fahrzeug hinten aufbocken.
  •  Bremsbacken hinten für trommelbremse ausbauen.

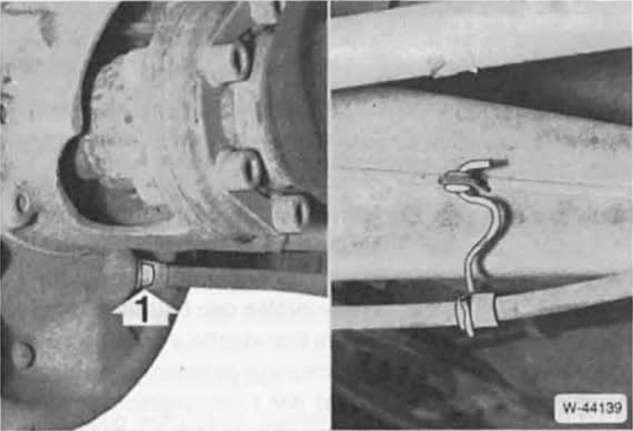

BMW5 Reparaturanleitung. Handbremsseil aus- und einbauen, trommelbremse


  • Handbremsseil am dreieckslenker aushängen.
  •  Inbusschraube -1 - herausschrauben und handbremsseil aus bremsträgerblech nach hinten herausziehen.

Einbau

  • Handbremsseil zum handbremshebel und zum bremsträgerblech verlegen.
  •  Handbremsseil in bremsträgerblech einsetzen und anschrauben.
  •  Handbremsseil an längslenker anbauen.
  •  Trommelbremse komplettieren.
  •  Muttern für handbremsseile am handbremshebel handfest aufschrauben.
  •  Handbremse einstellen.
  •  Abdeckung für handbremshebel aufdrücken.
