Ausbau

  • Instrumententräger ausbauen.

Seit 7/81

BMW5 Reparaturanleitung. Glühlampe für instrumententräger aus- und einbauen


  • Lampenfassung der defekten glühlampe leicht runterdrükken und durch linksdrehen (bajonettverschluß) herausheben.

    Hinweis: lampen für abs, vorglühzeit dieselmotor, startbereitschaft und anhängerblinkerkontrolleuchte sind gesteckt. In diesem fall lampenfassung einfach herausziehen.

Bis 7/81

  • Defekte kontrollampen mit fassungen aus instrumententräger herausziehen.

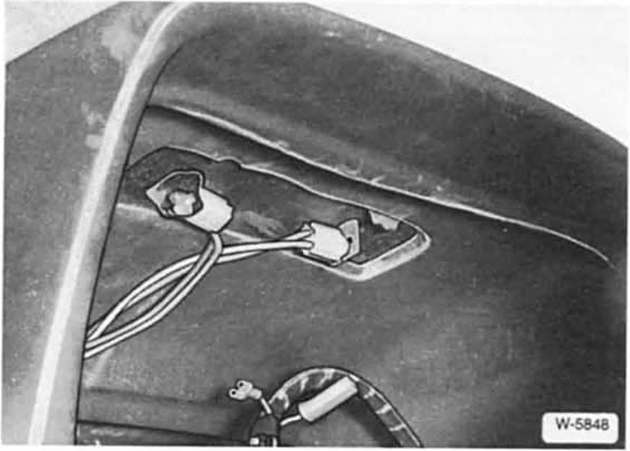

BMW5 Reparaturanleitung. Glühlampe für instrumententräger aus- und einbauen


  • Die beleuchtung des instrumententragers ist bei fahrzeugen bis 7/81 darüber in der schalttafel eingebaut. Zum lampenwechsel kunststoffassung durch verdrehen aus dem halteblech ausrasten lampe aus der fassung ziehen.

Einbau

  • Glühlampe gleicher stärke in die fassung einsetzen.
  •  Fassung in die entsprechende halterung einrasten.
  •  Instrumententräger einbauen.
  •  Funktion der glühlampe uberprüfen
