Ausbau

  • Mittelkonsole ausbauen.

BMW5 Reparaturanleitung. Gebläseschalter/steuergerät für heizung aus- und einbauen

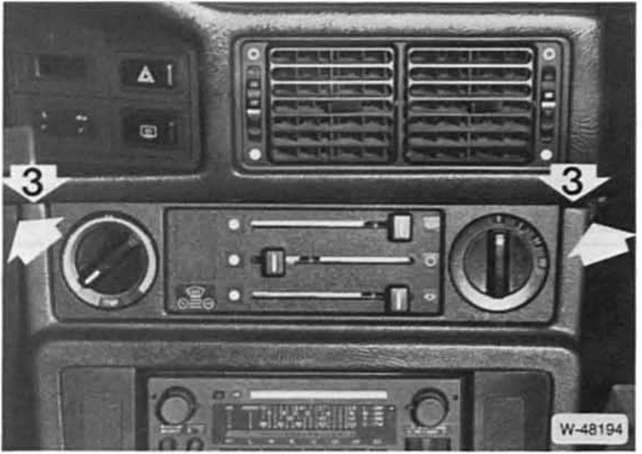

  • 2 Schrauben an stelle - 3 - oben an der bedientafel herausdrehen und bedientafel nach oben herausnehmen.
  •  Bowdenzüge am bedienteil aushängen.

BMW5 Reparaturanleitung. Gebläseschalter/steuergerät für heizung aus- und einbauen

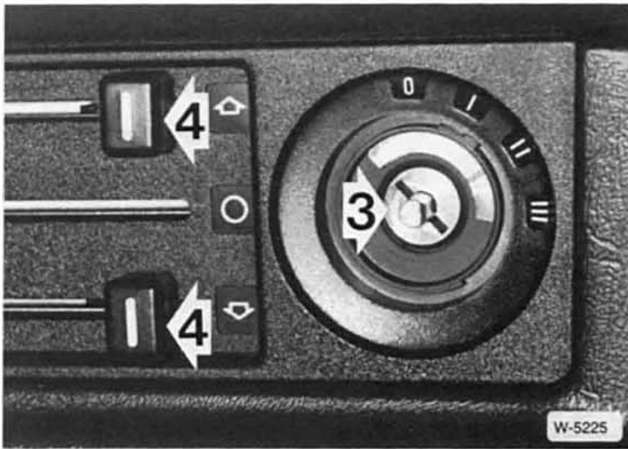

  • Gebläseschalter ausbauen: rechten drehknopf von hand abziehen und darunterliegende mutter - 3 - herausdrehen.

    Wenn sonderwerkzeug nicht vorhanden. 2 Schraubendreher in die schlitze der mutter einsetzen und 3. Schraubendreher zum verdrehen quer zwischen die beiden schraubendreher schieben.

  •  Temperaturregler ausbauen: stecker abziehen. Linken drehknopf von hand abziehen und an der rückseite 3 schrauben abschrauben.
  • Schieberegler ersetzen: betatigungsknopfe - 4 - abziehen, siehe abbildung oben. Anschließend von hinten 4 schrauben abschrauben und betätigungshebel-einheit abnehmen.

Hinweis: bis modell 9 84 können die 3 schieberegler einzeln ersetzt werden.

Einbau

  • Bedieneinheit komplettieren. Bowdenzüge anklemmen und einbauen.
  •  Batterie-massekabel anklemmen.
  •  Alle funktionen der heizung kontrollieren.
  •  Mittelkonsole einbauen.
