BMW5er Reparaturanleitung :: Gaszug einstellen
Achtung: der gaszug ist sehr knickempfindlich und daher
beim einbau besonders sorgfältig zu behandeln. Ein einziger
leichter knick kann zum späteren bruch im fahrbetrieb führen.
Züge, die geknickt wurden, dürfen deswegen nicht eingebaut
werden.
- Gaspedal ganz durchdrücken (vollgasstellung) und in dieser
stellung festklemmen. Dazu geeignetes brett zwischen
sitz und pedal klemmen.

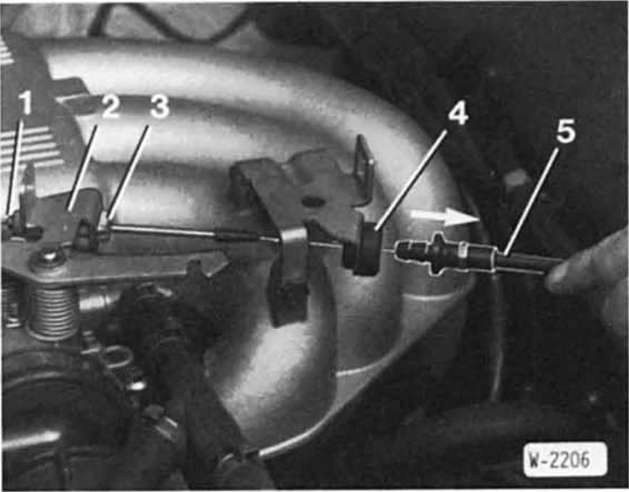

- Drosselklappenhebel - 2 - in vollgasstellung drücken und
einstellmutter - 1 - so weit reindrehen, bis der gaszug
gespannt ist.
Gaszug am drosselklappenhebel aushängen
- Am drosselklappenhebel - 2 - gas geben, damit der gaszugnippel
entspannt wird.
- Klammer - 3 - zusammenklemmen und aus dem drosselklappenhebel
herausdrücken.
- Gaszug durch den schlitz am drosselklappenhebel aushängen.
- Zughülle - 5 - aus der gummitüile - 4 - herausziehen,
gummitülle mit schraubendreher aus dem halter herausdrücken
und seilzug durch den schlitz am halter herausnehmen.
Einhängen
- Seilzug durch den schlitz in die öffnung des drosselklappenhebels
einführen, klammer ansetzen und eindrücken.
- Am drosselklappenhebel etwas gas geben, seilzug in die
öffnung des halters einführen, gummitülle eindrücken und
zughülle in die gummitülle drücken.
- Gaszugeinstellung kontrollieren.
Siehe auch:
Motor m20
Motorkabelbaum abschrauben und zur seite legen.
Lüfter ausbauen.
Vorwarmschlauch unterhalb des leerlaufstellers vom
drosselklappenstutzen abziehen, vorher schelle ganz lösen
und zurückschieben.
Zahnriemen ausbauen.
...
Sauberkeitsregeln bei arbeiten an der
kraftstoffversorgung
Bei arbeiten an der kraftstoffversorgung sind die folgenden
regeln zur sauberkeit sorgfältig zu beachten:
verbindungsstellen und deren umgebung vor dem lösen
gründlich reinigen.
Ausgebaute teile auf einer sauberen unterlage ablegen
...
