  • Schließwinkel-meßgerät nach herstelleranweisung anschließen.
  •  Verteilerkappe ausbauen, dazu seitliche halteklammern mit schraubendreher abhebein.
  •  Verteilerläufer von der verteilerwelle nach oben abziehen.
  •  Schraube - b - am unterbrecherkontakt etwas lösen, damit er verschoben werden kann, siehe abbildung f/22/53.
  •  Getriebe in leerlaufstellung bringen, handbremse anziehen.

    Motor von helfer mit anlasser durchdrehen lassen und schließwinkel durch verschieben des unterbrecherkontakts einstellen.

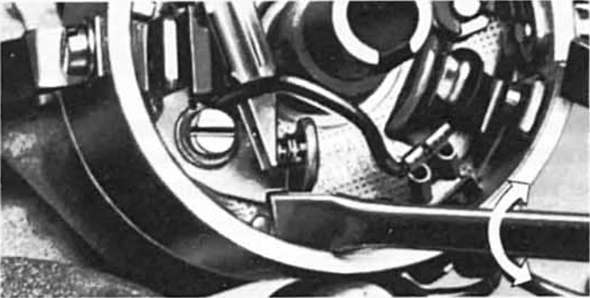

BMW5 Reparaturanleitung. Einstellen mit schlieÿwinkel-meÿgerät


Zum verstellen des unterbrecherkontaktes wird der schraubendreher in der kerbe am unterbrecher angesetzt.
