BMW5 Reparaturanleitung. Bowdenzug für heizung aus- und einbauen

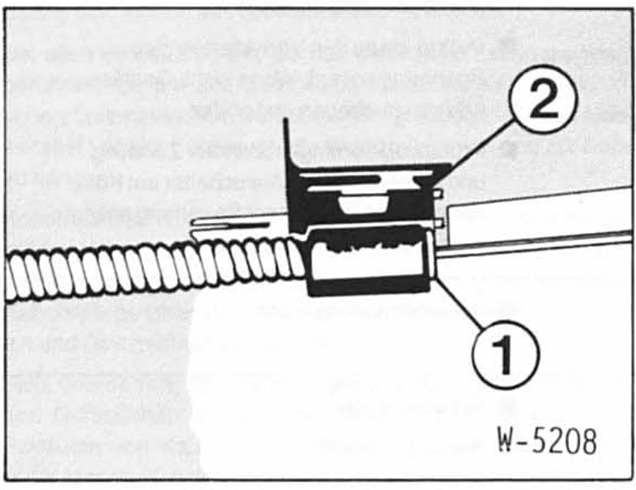

  • Seilzug am luftklappenhebel einhängen und zughülle -1 - so am halter ansetzen, daß sie bündig am anschlag - 2 - ansteht. In dieser stellung halteklammer aufdrücken.
  •  Seilzug in den schieberegler einhängen und regler nach links an den anschlag stellen (zu).
  •  Luftklappe schließen, dazu luftklappenhebel gegen den anschlag drücken.
  •  Buchse am freien ende der bowdenzughülle so weit verdrehen, bis sie in die aussparung am bedienteil eingelegt werden kann.
  •  Falls ausgebaut. Heizgerät einbauen. Anschließend kühlmittel auffüllen.
  •  Halteklammer in bedienteil einrasten.
  •  Bedieneinheit in mittelkonsole einsetzen und mit den 2 oberen schrauben befestigen.
  • Mittelkonsole und verkleidung unter der armaturentafel einbauen.
  •  Rechte untere abdeckung und handschuhfach einbauen
  •  batterie-massekabel anklemmen.
