BMW5er Reparaturanleitung :: Einbau
Bei vibrationen und geräuschen kann die gelenkwelle in der
werkstatt ausgewuchtet werden. Außerdem ist die überprüfung
der beugewinkel möglich.
Achtung: die gelenkwelle ist im strang gewuchtet und darf nur
komplett ausgewechselt werden. Verschlissene gelenkwellen
erneuern.
- Vor dem einbau gelenkwellen-zentrierung überprüfen,
gegebenenfalls zentrierung mit molykote longtherm 2
schmieren. Beschädigte zentrierung ersetzen.
- Gelenkwelle mit helfer auf den zentrierzapfen des getriebes
schieben.

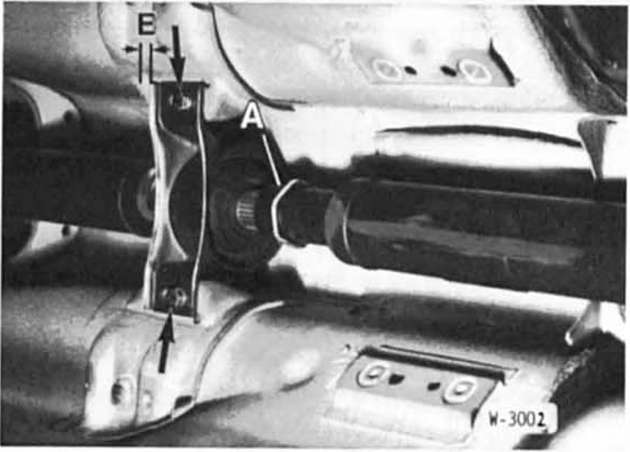

- Mittellager mit 22 nm anschrauben. Dabei das mittellager
bei gelenkwellen mit schiebestück um das maß e = 4 - 6
mm in fahrtrichtung vorspannen, lager nach vorn schieben;
gelenkwellen ohne schiebestück: e = 2 - 4 mm.
- Gelenkwelle an hinterachsgetriebe anschrauben. Um ein
verspannen der gelenkscheibe zu vermeiden, sollten möglichst
nur die muttern beziehungsweise schrauben auf der
flanschseite gedreht werden neue selbstsichernde muttern
verwenden und mit 70 nm festziehen.
- Ausführung mit gleichlaufgelenk: dichtung prüfen,
gegebenenfalls erneuern. Gelenkwelle am hinterachsgetriebe
anschrauben. Anzugsdrehmomente m 8-schrauben:
32 nm. M 10-schrauben: 70 nm.
- Bei fahrzeugen mit kreuzgelenk vorn: neue stoppmuttern
mit 70 nm anschrauben. Getriebeaufhängung und querträger
anschrauben, wagenheber entfernen.
- Bei fahrzeugen mit schwingungstilger: schwingungstilger
mit einer drehung um 60' einsetzen.
- Gelenkscheibe an gelenkwelle und getriebe nm
anschrauben. Anzugsdrehmomente m8-8.8-Schrauben:
45 nm. M10-10.9-Schrauben: 70 nm, m 12-schrauben: 80
nm. Um ein verspannen der gelenkscheibe zu vermeiden,
sollten möglichst nur die muttern beziehungsweise schrauben
auf der flanschseite gedreht werden. Gelenkwelle
gegen das verdrehen mit montierhebel arretieren.
- Bei fahrzeugen mit automatikgetriebe: getriebeaufhängung
mit anschrauben.
- Schraubring mit 17 nm anziehen. Steht das spezialwerkzeug
nicht zur verfügung. Schraubring mit einer rohrzange
anziehen.
- Bei fahrzeugen ohne schiebestück: gabelstück an lagerzapfen
gelenkwellenmitte mit 110 nm anschrauben.
- Wärmeschutzblech für katalysator anschrauben.
- Abgasanlage einbauen.
- Fahrzeug ablassen.
