BMW5er Reparaturanleitung :: Einbau

• Vor dem einbau einer neuen kupplung, korrosionsschutzfett von der druckplatte restlos entfernen.

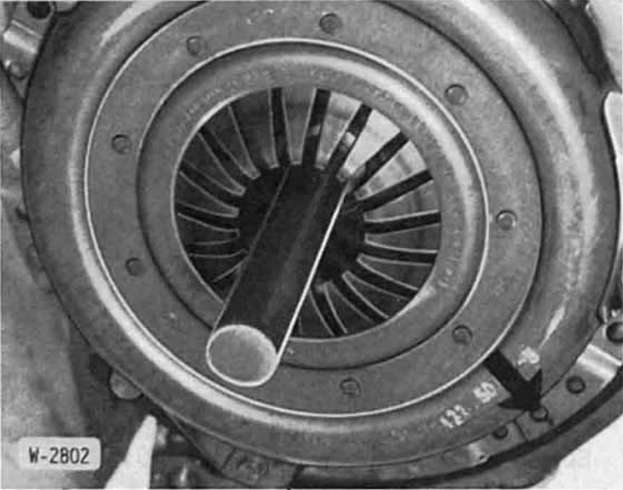

• Kupplungsscheibe und kupplungsdruckplatte in schwungrad einsetzen. Die kupplungsdruckplatte in die entsprechenden paßstifte setzen. Die kupplungsscheibe muß mit einem passenden dorn (zum beispiel von hazet) oder mit einer alten getriebe-antriebswelle zentriert werden.
• Beim einsetzen der mitnehmerscheibe auf markierung achten.

  Die markierung soll zur getriebeseite zeigen.

•  Befestigungsschrauben für kupplungsdruckplatte nacheinander mit 1 bis 1 umdrehungen anziehen, bis die druckplatte festgezogen ist. Anschließend zentrierdorn entfernen achtung: darauf achten, daß die druckplatte beim anziehen der schrauben gleichmäßig und gratfrei in das schwungrad eingezogen wird. Anzugsdrehmomente: sechskantschrauben der güteklasse 8.8 (Steht auf dem schraubenkopf) 22 - 24 nm, güteklasse 10.9 = 3 0 - 3 5 Nm, zylinderschraube: 22 - 24 nm.
•  Keilnuten der getriebeantriebswelle mit molykote longtherm 2 leicht einfetten. Bei ausführung mit zwei-massen- schwungrad, keilnuten mit microlube 261 leicht einfetten.
• Getriebe einbauen.
