BMW5er Reparaturanleitung :: Drosselklappenansteller einstellen

BMW5er Reparaturanleitung / Der vergaser / Drosselklappenansteller einstellen

Solex 4a1-vergaser

  • Leerlauf und co-wert einstellen.
  •  Schlauch zum drosselklappenansteller auf richtigen sitz prüfen.

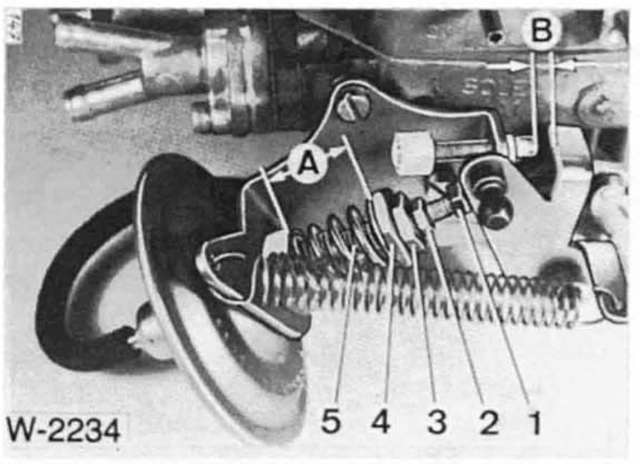

BMW5 Reparaturanleitung. Drosselklappenansteller einstellen


  • Federlänge - a - messen, sollwert 23 +- 0.3 Mm.
  •  Zum einstellen kontermutter - 3 - lösen und einstellmutter - 4 - entsprechend verdrehen. Dabei darf sich die membranstange - 5 - nicht mitdrehen.
  •  Einstellmutter kontern.
  •  Maß - b - zwischen anschlagschraube und drosselklappenhebel messen. Sollwert: 3,0 r 0.2 Mm: bmw 525 ab 8/ 79:3.5 +- 0,2 Mm.
  •  Wird der sollwert nicht erreicht, kontermutter - 2 - lösen und schraube -1 - auf sollwert einregulieren. Dabei membranstange - 5 - gegen verdrehen sichern (festhalten).
  •  Kontermutter - 2 - festziehen.
