Ausbau

BMW5 Reparaturanleitung. Dieselmotor

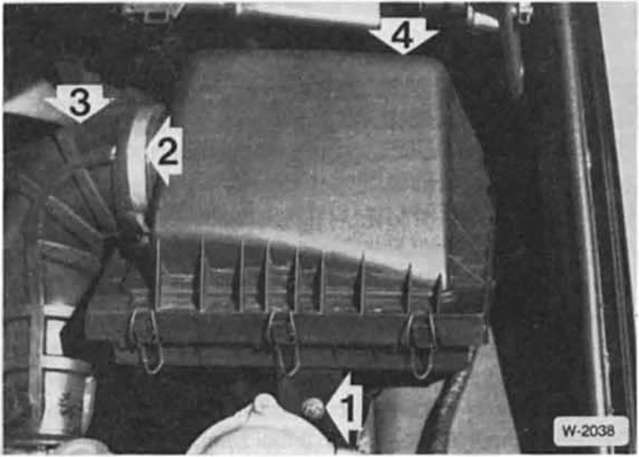

  • Mutter-1-lockern.
  •  Schelle - 2 - mit steckschlüssel sw 7 oder mit schraubendreher lösen und zurückschieben.
  •  Luftschlauch - 3 - vom luftfilter - 4 - abziehen.
  •  Luftfilter oben aus dem stehbolzen aushängen und nach oben herausnehmen.

Einbau

  • Luftfilter unten in die 2 gummilager einsetzen, oben einhängen und mutter festziehen.
  •  Luftschlauch aufschieben und mit schelle sichern.
