BMW5er Reparaturanleitung :: Die spurstangen

BMW5er Reparaturanleitung / Die lenkung / Die spurstangen

Achtung: je nach modell wurden an den spurstangengelenken selbstsichernde muttern beziehungsweise kronenmuttern mit splintsicherung eingebaut. Spurstangen mit splintlöchern dürfen nicht mit selbstsichernden muttern verschraubt werden.

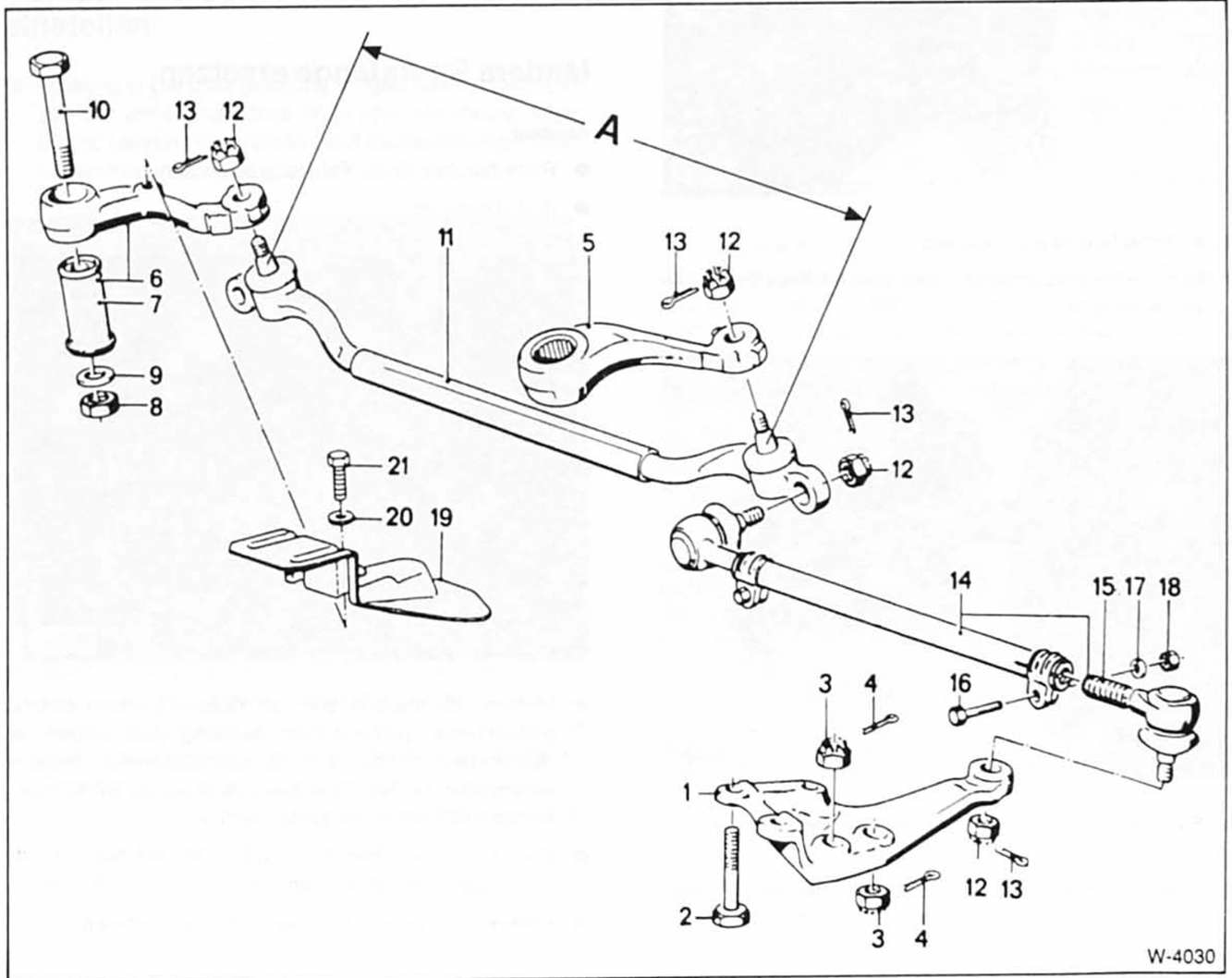

BMW5 Reparaturanleitung. Die spurstangen


  1. Spurstangenhebel
  2. schraube m 12
  3. selbstsichernde mutter m 14 x 1,5 (bzw. Kronenmutter mit splint)
  4. splint 3.2X20
  5.  lenkhebel
  6.  lenkführungshebel
  7.  gummilager
  8.  mutter m 10
  9.  beilagscheibe
  10.  schraube m 10
  11.  mittlere spurstange
  12.  selbstsichernde mutter m 10 x 1 (bzw. Kronenmutter mit splint)
  13.  splint 2 x 2 0
  14.  spurstange
  15.  kugelgelenk
  16.  schraube m 8 x 1
  17.  federring b 8
  18. selbstsichernde mutter m 8 x 1 (bzw. Kronenmutter mit splint)
  19.  wärmeschutzblech
  20.  beilagscheibe
  21.  schraube m 6
