Damit der kraftstoff bei niedrigen außentemperaturen fließfähig bleibt, wird er vorgewärmt. Das geschieht durch eine elektrische kraftstoffilterheizung. Dadurch wird das versulzen des dieselkraftstoffes auch bei extremem frost verhindert. Die heizung schaltet sich bei tiefen temperaturen automatisch nach dem starten ein.

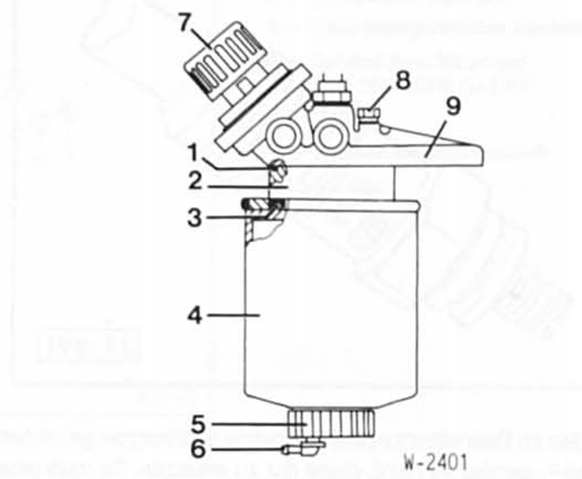

1 - Dichtring, 2 - heizelement, 3 - dichtring, 4 - filterpatrone, 5 - verschlußdeckel, 6 - ablaßventil (nur 524 td). 7 - Handpumpe (nur 524 td), 8 - entlüftungsschraube.
9 - Filterflansch
Motor m 20
Ölpumpengehäuse
deckel
ölsieb
abschirmblech
federscheibe
sechskantschraube
zahnrad
zahnrad
welle
anschlagscheibe
federscheibe
sechskantschraube
ventil
druckleder
beilagscheibe
sicherungsring
antriebszahnrad
...
Einspritzbeginn der beschleunigungspumpe einstellen
Solex 4a1-vergaser
Luftfiltereinsatz ausbauen.
Am drosselklappenhebel gas geben und gleichzeitig von
oben in den vergaser schauen in beiden i. Stufen muß
durch eine bohrung ein kräftiger kraftstoffstrahl in die
mischkammer abgespritzt werden ...
