Bmw 518 seit 7/81

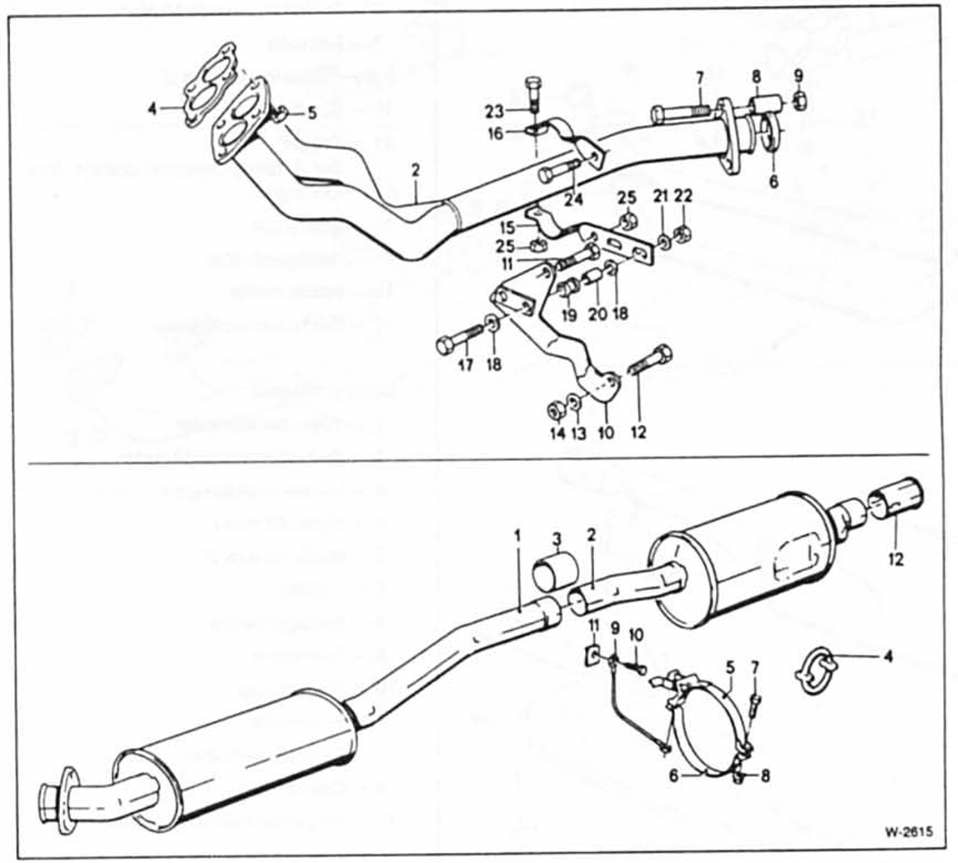

BMW5 Reparaturanleitung. Die abgasanlage


Oberer bildteil

  1. Vorderes abgasrohr
  2.  dichtung bei einigen modellen flansch mit nur 3 befestigungsmuttern. Ausführung beachten.
  3.  Selbstsichernde mutter
  4.  dichtring 47 mm
  5. schraube
  6. buchse
  7. sechskantmutter
  8. halter bei 5 gang-getriebe andere ausführung.
  9. ,12 - Schraube
  10.  beilagscheibe
  11. sechskantmutter
  12.  trager
  13. bügel
  14.  schraube
  15.  beilagscheibe
  16.  gelenkbuchse
  17.  abstandhülse
  18.  federscheibe
  19.  sechskantmutter
  20. , 24 - schraube
  21.  selbstsichernde mutter

Unterer bildteil

  1. Vorschalldämpfer
  2.  nachschalldämpfer
  3.  muffe 46 mm
  4.  gummiring
  5. ,6 - schelle
  6.  schraube
  7. sechskantmutter
  8.  seil
  9. blechschraube
  10.  blechmutter
  11. abgasrohrblende

Die abgasanlage besteht aus dem vorderen abgasrohr, vorschalldämpfer mit abgasrohr und nachschalldämpfer. Bei fahrzeugen mit abgasfilter nimmt der katalysator den platz des vorschalldämpfers ein. Die meisten fahrzeuge seit 1984 können mit einem geregelten katalysator nachgerüstet werden.

Die für die regelung des kraftstoff-luftgemischs erforderliche lambda-sonde ist im vorderen abgasrohr eingeschraubt.

Das vordere zwillmgs-abgasrohr ist mit dem abgaskrümmer verschraubt, der wiederum am zylinderkopf angeflanscht ist.

Alle teile der abgasanlage sind miteinander verschraubt, beziehungsweise verschweißt. Sie lassen sich einzeln auswechseln.

Selbstsichernde muttern und dichtungen sind nach dem ausbau zu ersetzen. Halteringe und gummipuffer auf porosität und beschädigung prüfen, gegebenenfalls auswechseln.

Beschrieben sind die arbeiten am bmw-modell "e28 " seit 7/81. Bei älteren modellen hinweise beachten. Beim ersatzteilkauf den fahrzeugschein zur genauen modellidentifizierung mitnehmen.

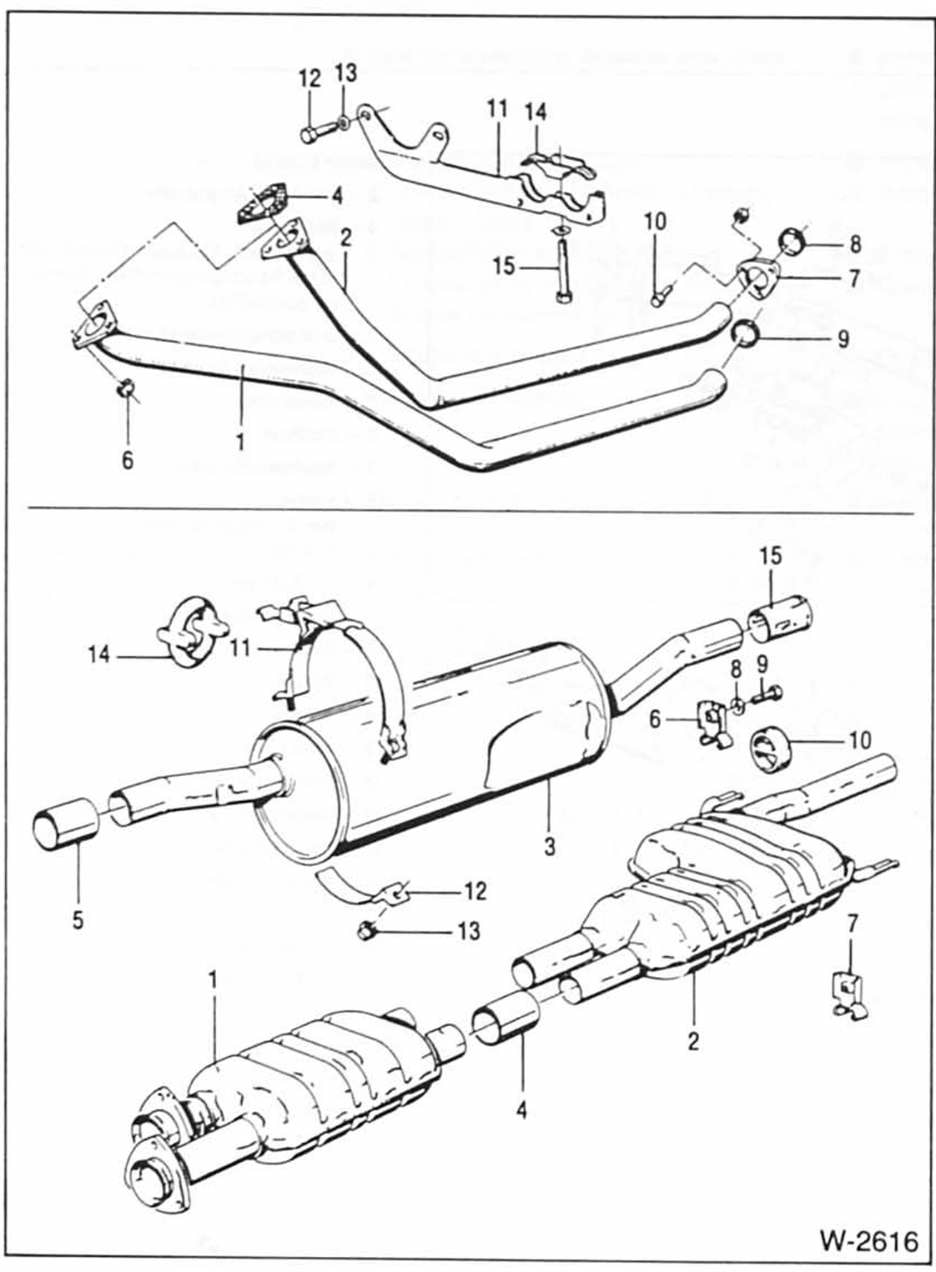

BMW5 Reparaturanleitung. Die abgasanlage


Oberer bildteil

  1. Vorderes abgasrohr zyl. 1-3
  2. Vorderes abgasrohr zyl.4-6
  3.  Dichtung
  4.  selbstsichernde mutter
  5.  flansch
  6. ,9 - dichtring 42 mm
  7.  schraube
  8.  träger bei 4 gang-getnebe andere ausführung.
  9. Schraube
  10.  beilagscheibe
  11.  rohrschelle
  12.  sechskantschraube

Unterer bildteil

  1. Vorschalldämpfer
  2. zwischenschalldämpfer
  3.  nachschalldämpfer
  4. muffe 43 mm
  5. muf1e45 mm
  6. ,7 - halter
  7. beilagscheibe
  8. schraube
  9. gummiring
  10. ,12 - schelle
  11.  sechskantmutter
  12.  gummiring
  13. abgasrohrblende 51 mm

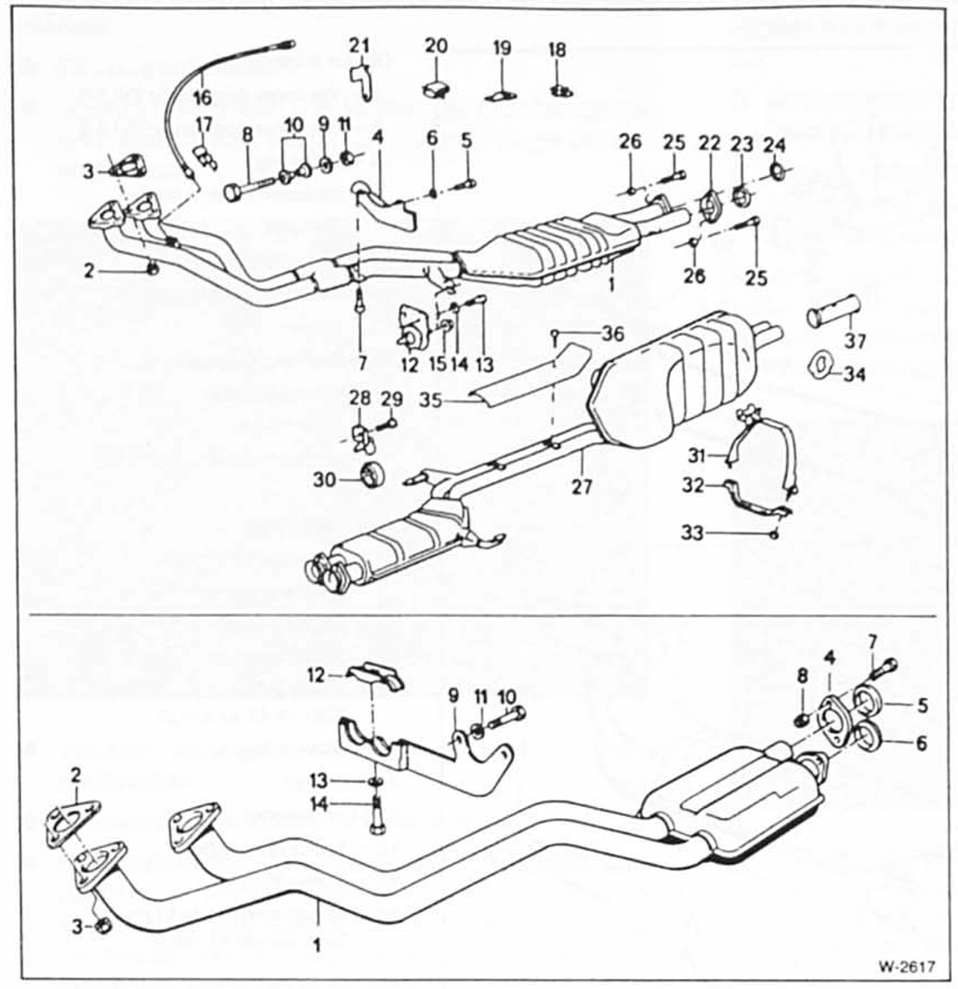

Bmw 520i katalysator, 525e katalysator ab 12/86

BMW5 Reparaturanleitung. Die abgasanlage


Oberer bildteil

  1. Vorderes abgasrohr mit katalysator
  2.  sechskantmutter
  3.  dichtung
  4. halter
  5. sechskantschraube
  6. beilagscheibe
  7. ,8 - sechskantschraube
  8.  beilagscheibe
  9.  gelenkbuchse
  10. selbstsichernde mutter
  11. halter
  12. sechskantschraube
  13. beilagscheibe
  14. sechskantmutter
  15.  lambda-sonde
  16. schutzblech
  17. ,19 - halter
  18.  kabelklemme
  19.  halter
  20.  flansch
  21. dichtring 45 mm
  22. dichtring 42 mm
  23.  sechskantschraube
  24.  sechskantmutter
  25.  hintere abgasanlage beim 525e kat. Bis 12'86 nur mit einfachrohr.
  26.  Halter
  27.  sechskantschraube
  28.  gummiring
  29. ,32 - schelle
  30.  sechskantmutter
  31.  haltering
  32.  wärmeschutzblech
  33.  blechschraube
  34.  abgasrohrblende 46 mm

Unterer bildteil: vorderes abgasrohr bei katalysator-vorbereitung

  1. Vorderes abgasrohr
  2.  dichtung
  3.  sechskantmutter
  4.  flansch
  5.  dichtring 45 mm
  6.  dichtring 42 mm
  7. sechskantschraube
  8.  sechskantmutter
  9. -14 - trager

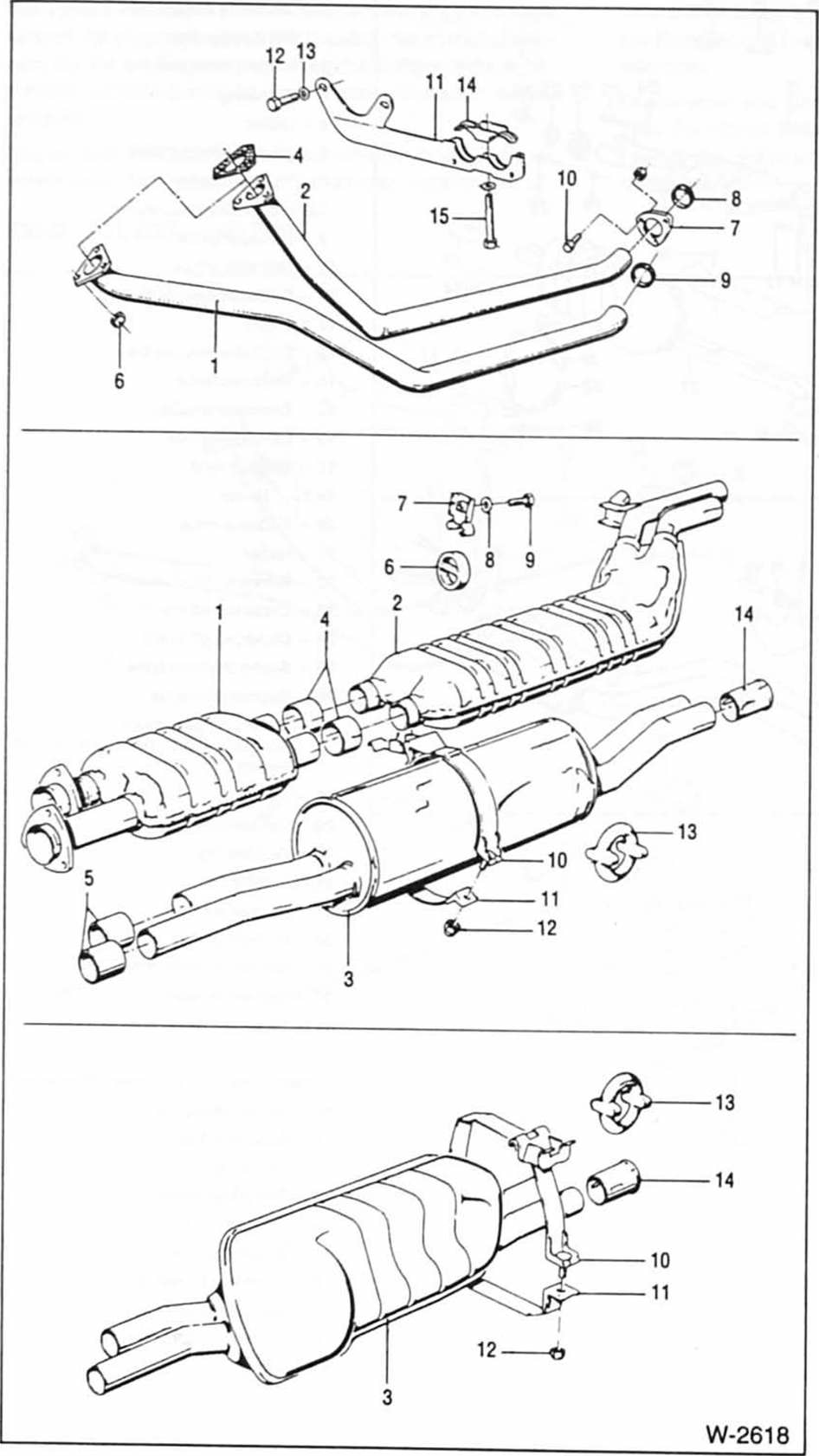

Bmw 525 i, 528 i seit 7/81

Achtung: seit 9/82 sind beim 5281 folgende änderungen: kein vorschalldämpfer mehr, nachschalldämpfer geänderte ausführung.

BMW5 Reparaturanleitung. Bmw 525 i, 528 i seit 7/81


Oberer bildteil

  1. Vorderes abgasrohr zyl.1-3
  2.  Vorderes abgasrohr zyl.4-6
  3.  Dichtung
  4. selbstsichernde mutler
  5.  flansch
  6. ,9 - dichtring 42 mm
  7.  sechskantschraube
  8.  träger
  9.  sechskantschraube
  10.  beilagscheibe
  11.  rohrschelle
  12.  sechskantschraube

Mittlerer bildteil

  1. Vorschalldampfer
  2.  zwischenschalldampter
  3.  nachschalldämpfer
  4.  muffe 43 mm
  5.  muffe 56 mm 5281: muffe 4 3 m m .
  6.  Gummiring
  7. -9 - halter
  8. ,11 - schelle
  9.  sechskantmutter
  10.  gummiring
  11. abgasrohrblende 51 mm 528i: blende 4 2 m m .

Unterer bildteil: nachschalldampfer 5281 seit 9 82

  1. Nachschalldämpfer
  2. ,11 - schelle
  3.  sechskantmutter
  4.  haltering
  5.  abgasrohrblende 46 mm
