Stützlager (alle modelle)

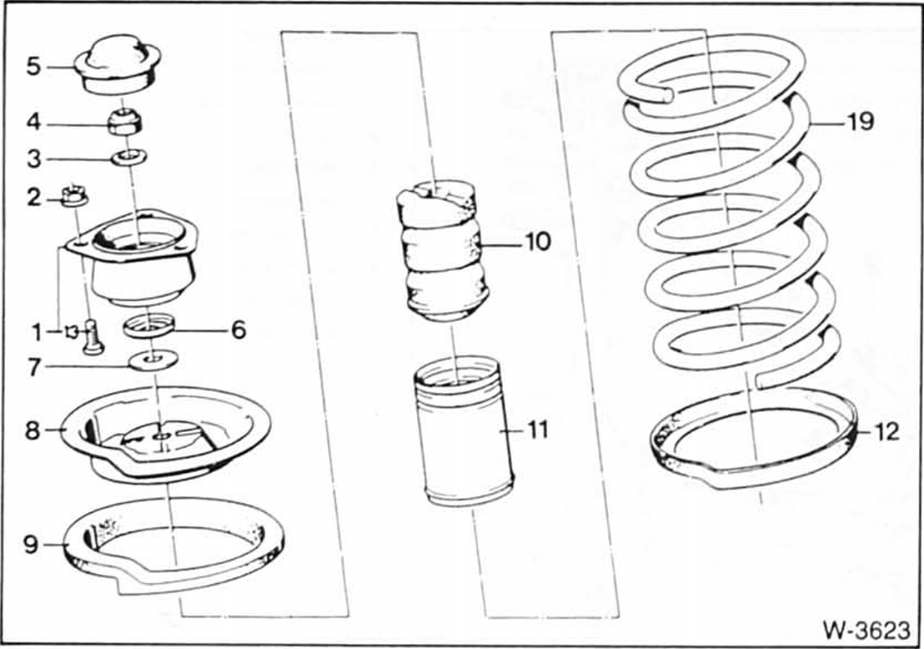

BMW5 Reparaturanleitung. Das federbein


  1. Stützlager
  2. bundmutter m 8
  3.  unterlegscheibe
  4. selbstsichernde mutter m 12x1,5
  5.  verschlußkappe
  6. dichtring
  7.  unterlegscheibe
  8. federteller
  9.  federunterlage oben 3 mm nur bei roter federkennzeichnung: federunterlage 9 mm.
  10.  Dampfer
  11.  schraubenfeder

Stoßdämpfer/radträger modell "e28"

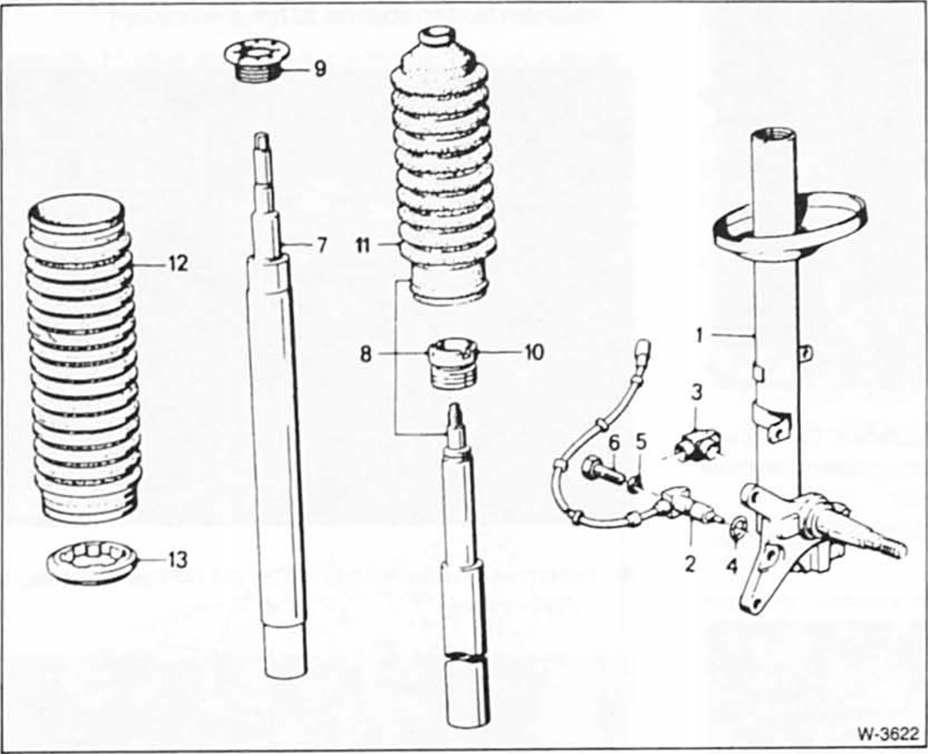

BMW5 Reparaturanleitung. Stoÿdämpfer/radträger modell


  1. Federbeinrohr nur bei abs:
  2. impulsgeber
  3.  schutzkappe
  4.  gummiring
  5.  federscheibe
  6. zylinderschraube
  7. stoßdämpfereinsatz fa. Boge bzw. Fichtel & sachs.
  8.  Stoßdämpfereinsatz fa. Bilstein.
  9. ,10 - Schraubring ausführung je nach stoßdämpferfabrikat beachten.
  10. ,12 - Faltenbalg ausfuhrung je nach stoßdämpferfabrikat beachten.
  11. Ring für bilstein-faltenbalg
