Der bremslichtschalter sitzt oberhalb der pedale am fußbremshebel.

Prüfen

  • Untere abdeckung ausbauen.
  •  Beide leitungen vom bremslichtschalter abziehen.
  •  Zündung einschalten.
  •  Beide leitungen des bremslichtschalters mit einer kurzen hilfsleitung verbinden. Wenn das bremslicht jetzt nicht aufleuchtet.

    Bremslichtschalter einstellen oder auswechseln

Einstellen

BMW5 Reparaturanleitung. Bremslichtschalter aus-und einbauen/einstellen

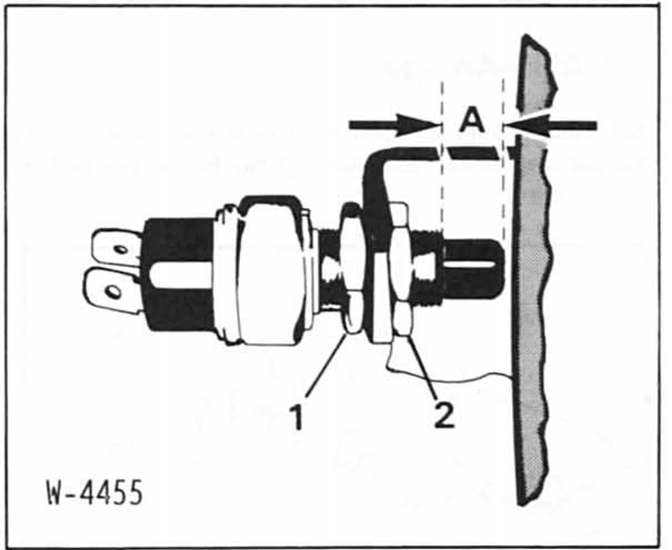

  • Bremslichtschalter mit mutter -1 - und gegenmutter - 2 - so einstellen, daß der kontaktknopf - a - bei gelöstem bremspedal 5 bis 6 mm sichtbar ist. Gegebenenfalls durch verdrehen der beiden muttern schalter einstellen.
  •  Schaltereinstellung mit mutter - 2 - sichern.

Ausbau

BMW5 Reparaturanleitung. Bremslichtschalter aus-und einbauen/einstellen

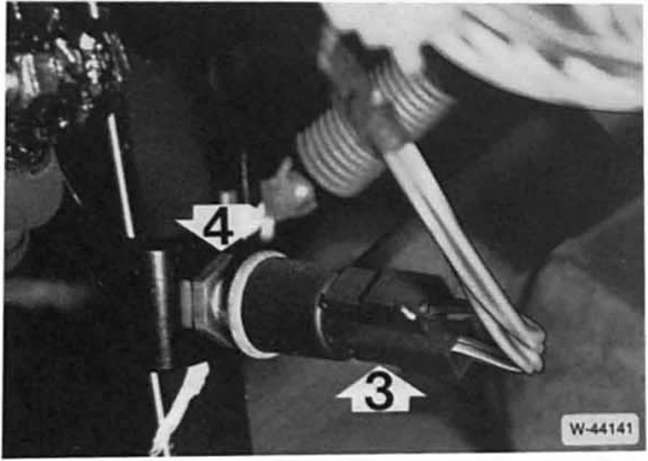

  • Beide stecker - 3 - vom schalter abziehen.
  •  Mutter - 4 - vom schalter abschrauben, schalter abnehmen.

Einbau

  • Schalter einsetzen und mit mutter - 4 - befestigen.
  •  Schalter einstellen.
  •  Stecker auf kontaktfahnen aufschieben.
  •  Kontrollieren, ob das bremslicht bei eingeschalteter zündung aufleuchtet.
  •  Untere abdeckung einbauen
