Ausbau

  • Batterie-massekabel ( - ) abklemmen.
  •  Untere abdeckung für armaturentafel ausbauen.
  •  Lenkrad ausbauen.

BMW5 Reparaturanleitung. Blinker-a/vischerschalter aus- und einbauen


  • 3 Schrauben für mantelrohrverkleidung herausdrehen. Verkleidung abnehmen.

BMW5 Reparaturanleitung. Blinker-a/vischerschalter aus- und einbauen

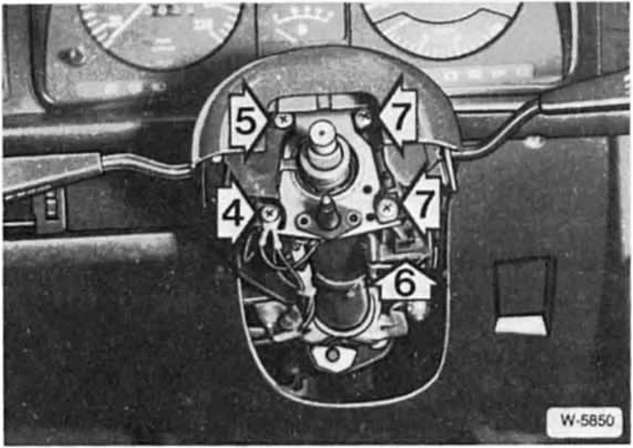

  • Massekabel - 4 - abschrauben. Schraube - 5 - herausdrehen.

    Blinkerschalter abnehmen.

  •  Blinker-relais - 6 - am halter abschrauben. Relais abnehmen und stecker abziehen.
  •  Soll der scheibenwischerschalter ausgebaut werden: schrauben - 7 - lösen.

BMW5 Reparaturanleitung. Blinker-a/vischerschalter aus- und einbauen

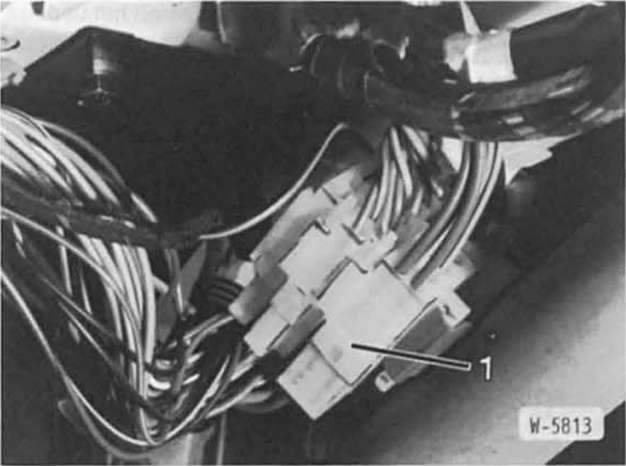

  • Kabelbinder trennen. Steckverbindung -1 - trennen.

Einbau

  • Jeweiligen schalter einsetzen und mit 2 schrauben befestigen.

    Am linken schalter zusätzlich massekabel mit unterer schraube befestigen.

  •  Stecker mit blinker-relais befestigen.
  •  Steckverbindungen für schalter zusammenfügen. Leitungen mit kabelbinder zusammenhalten.
  •  Mantelrohrverkleidung anschrauben.
  •  Untere abdeckung für armaturentafel einbauen.
  •  Lenkrad einbauen.
  •  Batterie-massekabelanklemmen.
  •  Funktion des blinker- beziehungsweise wischerschalters überprüfen.
