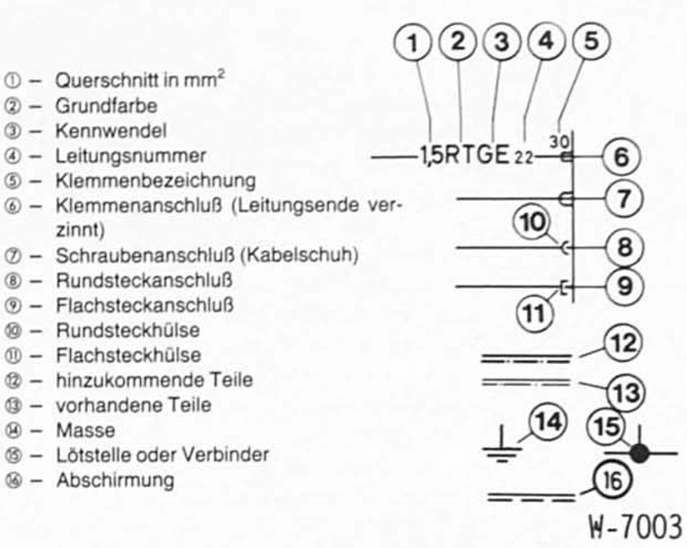

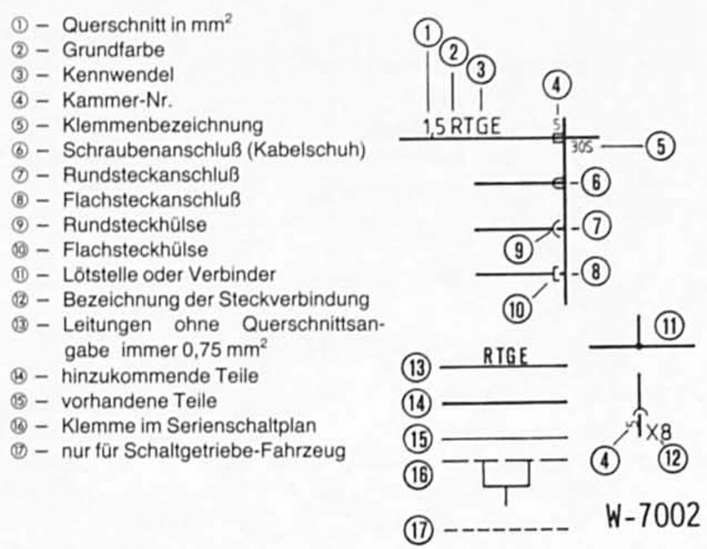

BMW5 Reparaturanleitung. Bespiele für bezeichungen im stromlaufplan


BMW5 Reparaturanleitung. Bespiele für bezeichungen im stromlaufplan


Gebräuchliche leitungsfarben

BL = blau
BR = braun
GE = gelb
GN = grün
GR = grau
RT = rot
SW = schwarz
VI = violett
WS= weiß
TR = transparent
RS = rosa
OR = orange
