BMW5er Reparaturanleitung :: Automatikantenne

  • Wagenheber herausnehmen.
  • Verkleidung im kofferraum für seitenteil zuerst oben hervorziehen und herausnehmen.

BMW5 Reparaturanleitung. Automatikantenne

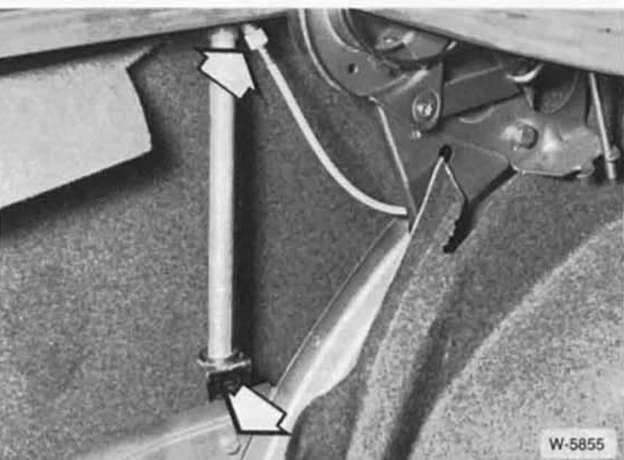

  • Schrauben für antennenhalter herausdrehen.
  •  Antennenkabel, steckverbindung und massekabel - 1 - lösen.
  •  Gesteckte antenne nach unten herausziehen.

Achtung: bei verschraubter antenne, erkennbar an der geschlitzten uberwurfmutter, mutter von außen mit antennenschlüssel abschrauben. Steht der antennenschlüssel nicht zur verfügung. Überwurfmutter mit geeignetem schraubendreher lösen.

  •  Antenne nach unten herausziehen.

Einbau

BMW5 Reparaturanleitung. Automatikantenne


  • Bei gesteckter antenne gegebenenfalls paßstück - pfeileinsetzen und mit etwas seife innen gleitfähig machen.
  •  Antenne von unten einsetzen.

BMW5 Reparaturanleitung. Automatikantenne

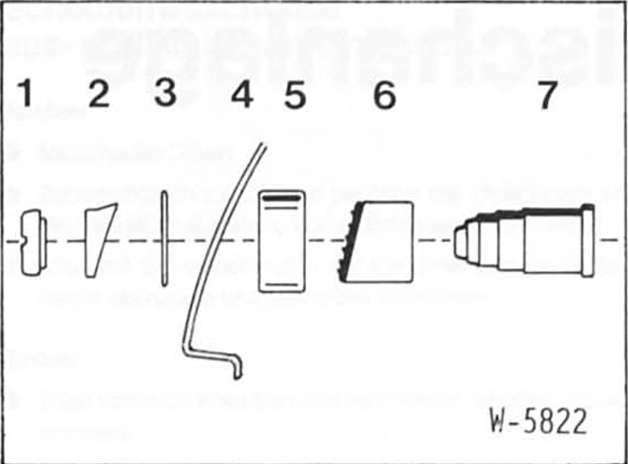

  1. Mutler
  2. paßstück
  3. dichtunterlage
  4. seitenwand fahrzeug
  5. Dichtfing
  6. messerring
  7.  antenne
  • Bei verschraubter antenne messerring und dichtring gemäß zeichnung w-5822 aufsetzen, antenne von unten einschieben.
  •  Dichtungsunterlage und paßstück aufsetzen. Mutter leicht aufschrauben.
  •  Antennenkabel, steckverbindung und massekabel anbringen.
  •  Antennenhalter anschrauben.
  •  Bei geschraubter antenne: überwurfmutter festziehen.
  •  Abdeckung für kofferraum einsetzen.
  •  Seitenwandabdeckung einbauen.
  •  Wagenheber einsetzen.
