BMW5 Reparaturanleitung. Gelenkwelle aus- und einbauen

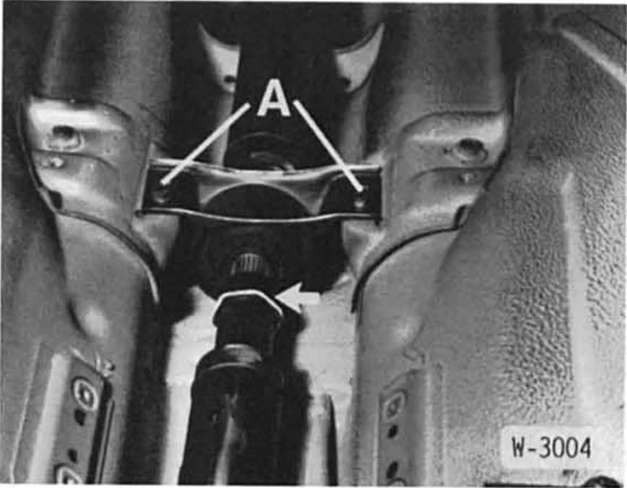

  • Schraubring - p f e i l - mit bmw-werkzeug 261040 einige umdrehungen lösen. Steht das werkzeug nicht zur verfügung, schraubbuchse mit rohrzange lösen.

BMW5 Reparaturanleitung. Ausführung mit schiebestück


  1. Führungsbuchse
  2.  gelenkscheibe
  3.  sechskantschraube m 10
  4.  sechskantschraube m10
  5.  selbstsichernde mutter
  6.  mittellager
  7.  rillenkugellager
  8.  sechskantschraube m 8
  9.  staubschutz
  10.  staubschutz
  11.  sicherungsring
  12.  schraubring
  13.  zahnscheibe
  14.  klemmring
  15. zylinderschraube m10
  16.  selbstsichernde mutter m10
  17.  kreuzgelenk

BMW5 Reparaturanleitung. Ausführung mit schiebestück

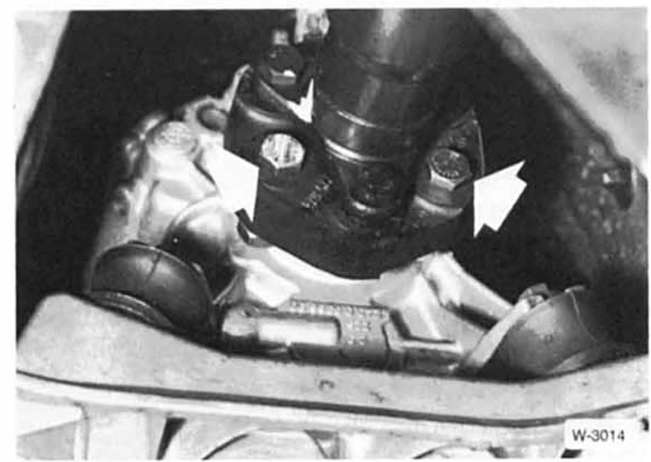

  • Gelenkwelle am getriebe abschrauben.
  •  Fahrzeuge mit angeschraubtem schwingungstilger: schwingungstilger am getriebe abbauen. Schwingungstilger um 60 drehen und an die gummikupplung anlegen.

    Der schwingungstilger wird mit der gelenkwelle abgenommen.
