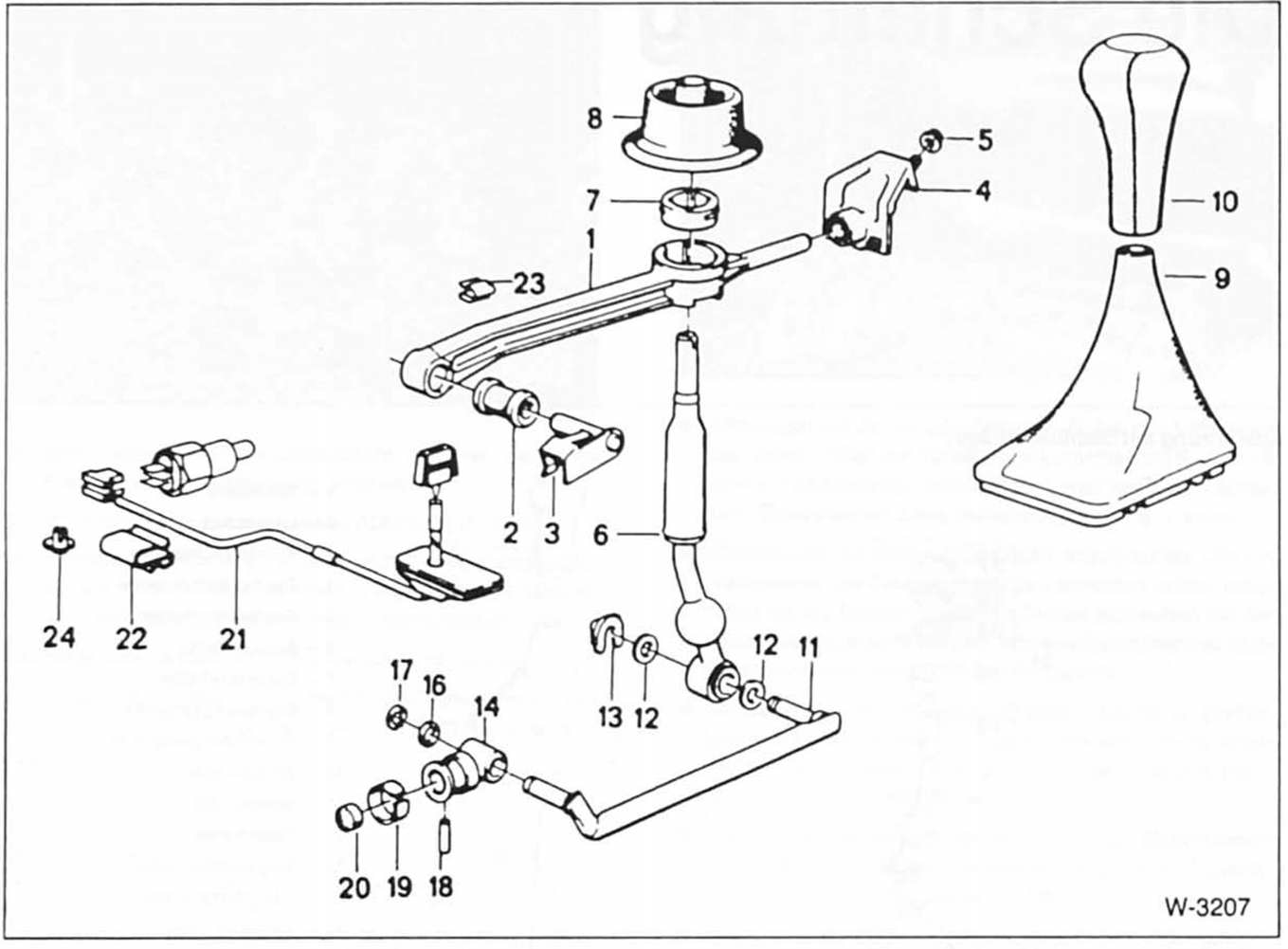

BMW5 Reparaturanleitung. Ausführung mit aluminiumträger


  1. Schaltarm
  2.  lagerbuchse
  3.  lagerbolzen
  4.  lagerung
  5. selbstsichernde mutter m 8
  6. schalthebel
  7.  lagerung
  8.  gummibalg
  9.  kunstlederbalg
  10. schaltknopf
  11.  schaltstange
  12.  distanzscheibe
  13. sicherungsscheibe
  14. schaltstangengelenk
  15. distanzscheibe
  16. sicherungsscheibe
  17.  zylinderstift
  18.  federhülse
  19. gummischeibe
  20.  leitung rückfahrlichtschalter
  21. kabelklemme druckknopf
