  • Batterie-massekabel ( - ) abklemmen.

BMW5 Reparaturanleitung. Ausbau motronic-zündanlage

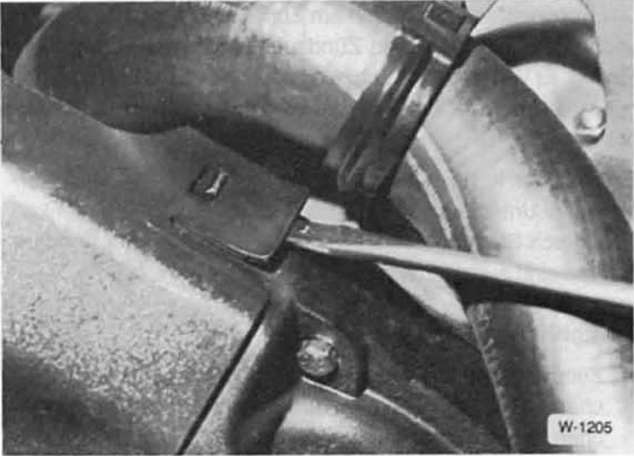

  • Abdeckhaube für hochspannungsverteiler abnehmen.

    Dazu laschen oben und unten mit schraubendreher über die rastnase anheben. Haube seitlich abziehen.

  •  Zündkabel aus der verteilerkappe herausziehen.
  •  Verteilerkappe abschrauben. Hierzu wird ein winkelschraubendreher sw 8 benötigt, zum beispiel hazet 850- 8 mit 865.

BMW5 Reparaturanleitung. Ausbau motronic-zündanlage

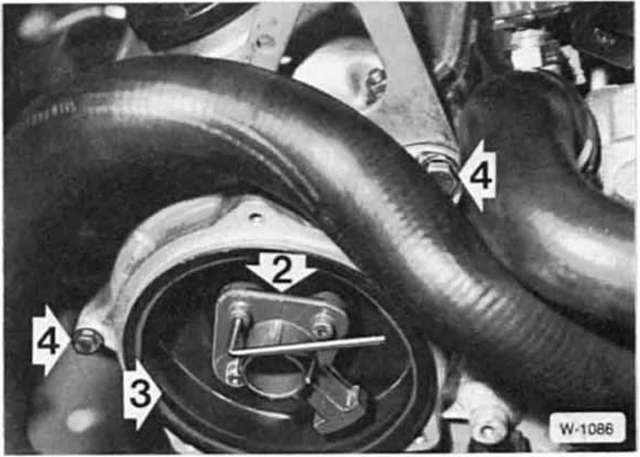

  • Modell 535i: verteilerläufer mit innensechskant-winkel- schraubendreher sw 3 abschrauben. Bei den anderen motoren verteilerläufer abziehen.
  •  Abdeckring herausnehmen.

Einbau

  • Verteilerläufer ansetzen und aufdrücken, beziehungsweise wenn schrauben vorhanden, mit 3 nm anschrauben.
  •  Verteilerkappe ansetzen und festschrauben. Achtung: numerierung der kabel und anschlüsse auf der verteilerkappe müssen übereinstimmen: zs = zündspule.
  •  Abdeckhaube so über die verteilerkappe schieben, daß die vorderen schlitze in die entsprechenden nasen eingreifen.

    Haube oben und unten einrasten
